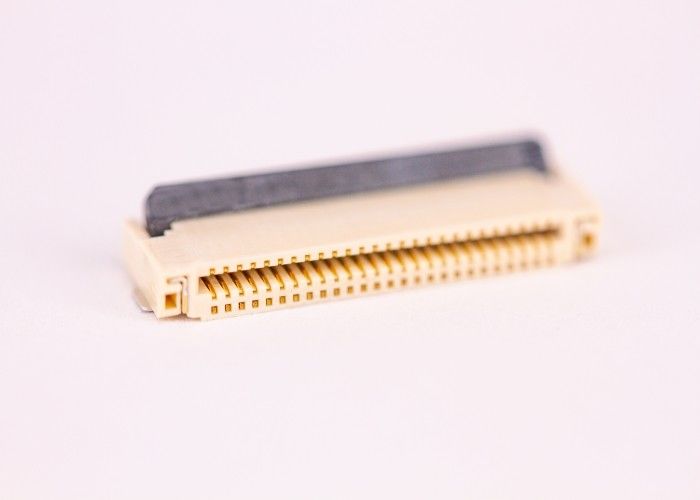

Accessori delle componenti del connettore di Pin Fpc del peso leggero 50 pianamente flessibili per i telefoni cellulari

tipo anteriore aperto connettore su due lati della serratura della parte anteriore di plastica 6-70PIN di altezza 1.8MM del passo di 0.5MM del contatto FPC/FFC

Descrizione di prodotto

Composizione materiale:

• Alloggio della parte principale: Colore naturale della natura di colore LCP di LCP (UL 94V-0)
• Copertura della serratura: Il nero del nero LCP di LCP (UL 94V-0)
• Terminale terminale: Bronzo fosforoso del fosforo
• Posizionamento dello statore del piatto: Ottone d'ottone

Meccanismo di progettazione della struttura:

1) Serie di nome di serie: Il PASSO 0.3mm FFC/FPC SI RADDOPPIA connettore LATERALE della serratura di rotazione della parte posteriore del CONNETTORE del CONTATTO (H=0.9mm)
2) posizione di PIN di posizione di PIN: Vedi il disegno del prodotto vedere il disegno
3) contatta il tipo contatto: Contatto su due lati del lato del doppio del contatto
4) tipo di saldatura di TML di forma terminale: Tipo di SMT
5) adatto a spessore spesso del PWB di FPC: T=0.2±0.02mm
6) placcare spec.: Vedi il disegno del prodotto vedere il disegno
7) salda il coplanarity Coplanarity: 0.10mm MAX

Parametro di prestazione:

1) Condizioni normali standard di stato:
Una temperatura di funzionamento: -40 ~ +85°C nessuna giunzione di condensazione. Nei termini del ghiaccio senza ghiaccio o rugiada
La B usa l'umidità dell'operazione di umidità: 20-85%RH
Temperatura di stoccaggio di temperatura di stoccaggio di C: -10 ~ +50 ° C nessuna giunzione di condensazione. Nei termini del ghiaccio senza ghiaccio o rugiada
Umidità di stoccaggio di umidità di risparmi di D: 20~85%RH
2) tensione di valutazione di tensione nominale: temperatura ambiente 20°C 50V (AC/DC) del ° C 50V (CA/CC) di temperatura ambiente 20
3) corrente di valutazione della corrente nominale: °C 0.5A di temperatura ambiente 20/temperatura ambiente 20°C 0.5A/PIN di PIN
