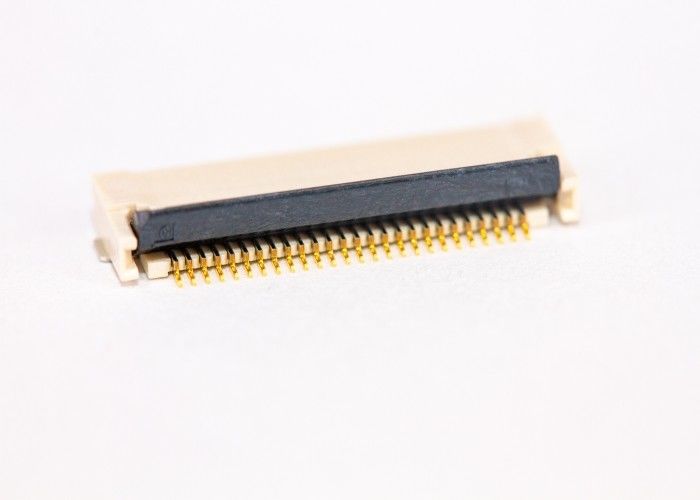

Forza zero conveniente di inserzione di FFC FPC del connettore della superficie di progettazione multipunto del supporto

tipo anteriore aperto connettore su due lati della serratura della parte anteriore di plastica 6-70PIN di altezza 1.8MM del passo di 0.5MM del contatto FPC/FFC

Composizione materiale:

• Alloggio della parte principale: Colore naturale della natura di colore LCP di LCP (UL 94V-0)
• Copertura della serratura: Il nero del nero LCP di LCP (UL 94V-0)
• Terminale terminale: Bronzo fosforoso del fosforo
• Posizionamento dello statore del piatto: Ottone d'ottone

Specificazione

Descrizione di prodotto

Meccanismo di progettazione della struttura:

1) Serie di nome di serie: Il PASSO 0.3mm FFC/FPC SI RADDOPPIA connettore LATERALE della serratura di rotazione della parte posteriore del CONNETTORE del CONTATTO (H=0.9mm)
2) posizione di PIN di posizione di PIN: Vedi il disegno del prodotto vedere il disegno
3) contatta il tipo contatto: Contatto su due lati del lato del doppio del contatto
4) tipo di saldatura di TML di forma terminale: Tipo di SMT
5) adatto a spessore spesso del PWB di FPC: T=0.2±0.02mm
6) placcare spec.: Vedi il disegno del prodotto vedere il disegno
7) salda il coplanarity Coplanarity: 0.10mm MAX

Parametro di prestazione:

1) Condizioni normali standard di stato:
Una temperatura di funzionamento: -40 ~ +85°C nessuna giunzione di condensazione. Nei termini del ghiaccio senza ghiaccio o rugiada
La B usa l'umidità dell'operazione di umidità: 20-85%RH
Temperatura di stoccaggio di temperatura di stoccaggio di C: -10 ~ +50 ° C nessuna giunzione di condensazione. Nei termini del ghiaccio senza ghiaccio o rugiada
Umidità di stoccaggio di umidità di risparmi di D: 20~85%RH
2) tensione di valutazione di tensione nominale: temperatura ambiente 20°C 50V (AC/DC) del ° C 50V (CA/CC) di temperatura ambiente 20
3) corrente di valutazione della corrente nominale: °C 0.5A di temperatura ambiente 20/temperatura ambiente 20°C 0.5A/PIN di PIN
