Luogo di origine:
La Cina
Certificazione:
CE ROHS
La serie di SMA è generi di mini, connettore coassiale ad alta frequenza di rf, si è sviluppata e prodotto secondo MIL-C-39012. Con le caratteristiche di piccolo volume, buona larghezza di banda, caratteristiche elettriche superiori. È i connettori coassiali più ampiamente usati di rf nei campi differenti della comunicazione di microonda e dello strumento di misura di a microonde. Il connettore di rendimento elevato sviluppato dalla nostra società può raggiungere a 20GHz.
Specificazione:
| Caratteristiche elettriche | |||
| Impedenza | 50Ω | ||
| Gamma di frequenza | Colleghi con il cavo DC~12.4GHz del solf | ||
| Colleghi con cavo semirigido DC~18GHz | |||
| Tensione nominale | 335VRMS* | ||
| Tensione-resistenza dei dielettrici | 1000VRMS* | ||
| Resistenza di isolamento | ≥5000MΩ | ||
| Resistenza concentrare | Conduttore concentrare | ≤3.0mΩ | |
| Conduttore esterno | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caratteristiche materiali & meccaniche | |||
| Conduttore concentrare | Maschio | Oro d'ottone placcato | |
| Femminile | Oro bronzeo dello Sn-p placcato | ||
| Contatto elastico | Bronzo di berillio nichelato | ||
| Shell ed altre parti di metallo | Ottone nichelato | ||
| Passività inossidabile | |||
| Manica di piegatura | Ottone nichelato | ||
| Isolanti | PTFE | ||
| Anello sigillante | Gomma di silicone | ||
| Durevolezza | 500 cicli | ||
| Coppia di serraggio di collegamento | 0.79-1.13N .m | ||
Vantaggi:
1. I connettori di SMA rf sono dentro rapido disponibile si collegano, spinta-su o interfaccia standard, diritta, le versioni di 90 gradi come pure paratia, o 4 configurazioni del pannello del foro
2. Il connettore di SMA rf è alta qualità e combinazioni rapide semplicemente avvitando due connettori insieme, senza la saldatura o la piegatura richiesta
3. I connettori elettrici di SMA sono ampiamente usati per la microonda, le antenne e la strumentazione ecc di prova
4. Il connettore di SMA rf è connettori coassiali dell'infilare-accoppiamento rf con la gamma a prova di vibrazione ed ampia miniatura di dimensione, di frequenza fino a 18 gigahertz
Applicazione:
*Military
interconnessione di *Board-to-board
*Broadband
*Instrumentation
* antenne a allineamento di fase
*Telecommunications

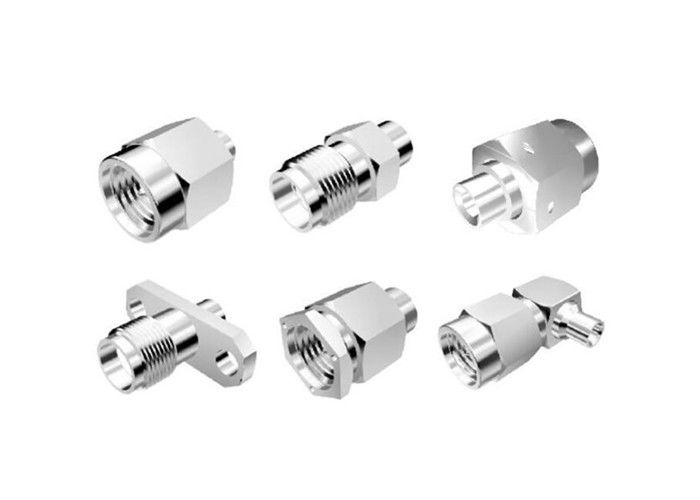

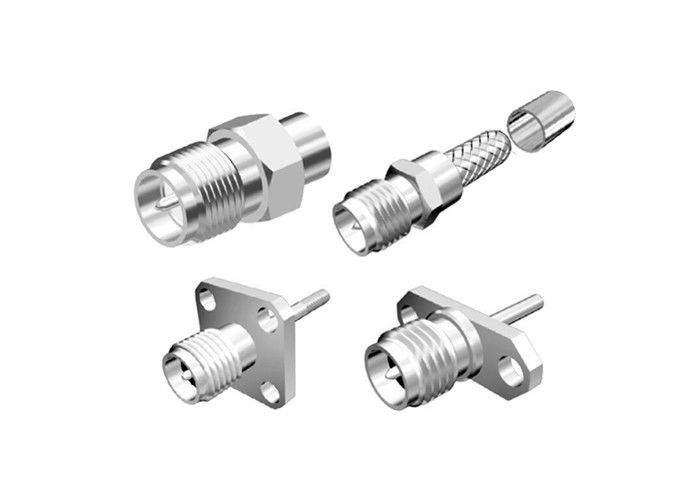

Più immagini:
NOTA:
Abbiamo oltre 10.000 tipi di connettori, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
Invii la vostra indagine direttamente noi
