Luogo di origine:
La Cina
Certificazione:
CE ROHS
Connettore coassiale di piegatura diritto placcato oro del supporto rf del PWB della spina maschio di SMA
La serie di SMA è generi di mini, connettore coassiale ad alta frequenza di rf, si è sviluppata e prodotto secondo MIL-C-39012. Con le caratteristiche di piccolo volume, buona larghezza di banda, caratteristiche elettriche superiori. SMA è i connettori coassiali più ampiamente usati di rf nei campi differenti della comunicazione di microonda e dello strumento di misura di a microonde. Il connettore di rendimento elevato sviluppato dalla nostra società può raggiungere a 20GHz.
Specificazione:
| Caratteristiche elettriche | |||
| Impedenza | 50Ω | ||
| Gamma di frequenza | Colleghi con il cavo DC~12.4GHz del solf | ||
| Colleghi con cavo semirigido DC~18GHz | |||
| Tensione nominale | 335VRMS | ||
| Tensione-resistenza dei dielettrici | 1000VRMS | ||
| Resistenza di isolamento | ≥5000MΩ | ||
| Resistenza concentrare | Conduttore concentrare | ≤3.0mΩ | |
| Conduttore esterno | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Caratteristiche materiali & meccaniche | |||
| Conduttore concentrare | Maschio | Oro d'ottone placcato | |
| Femminile | Oro bronzeo dello Sn-p placcato | ||
| Contatto elastico | Bronzo di berillio nichelato | ||
| Shell ed altre parti di metallo | Ottone nichelato | ||
| Passività inossidabile | |||
| Manica di piegatura | Ottone nichelato | ||
| Isolanti | PTFE | ||
| Anello sigillante | Gomma di silicone | ||
| Durevolezza | 500 cicli | ||
| Coppia di serraggio di collegamento | 0.79-1.13N .m | ||
| Temperatura di funzionamento | -45 a +125Deg C | ||

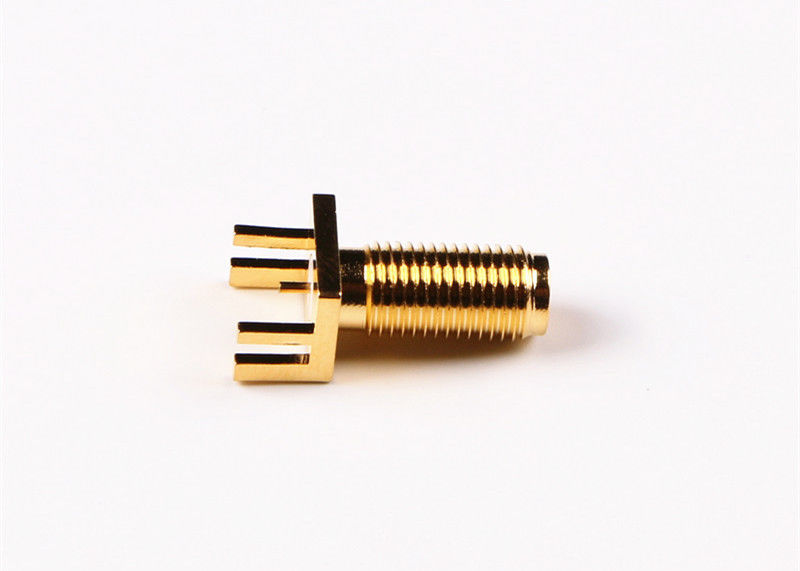

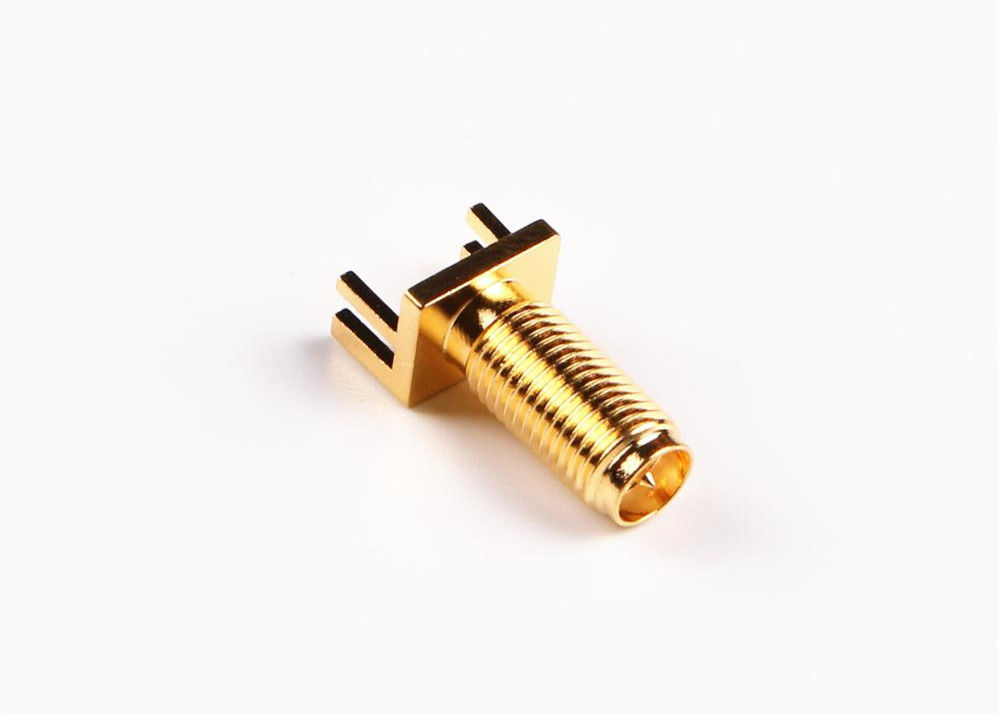

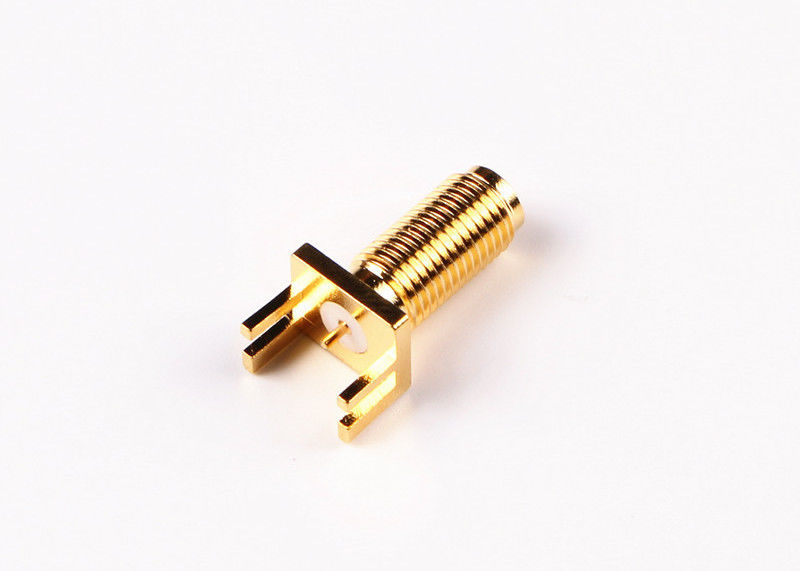

Dettaglio di Prooduct:
Caratteristiche:
1, connettori di SMA rf è dentro rapido disponibile si collega, spinta-su o interfaccia standard, diritta, le versioni di 90 gradi come pure paratia, o 4 configurazioni del pannello del foro.
2, connettore di SMA rf sono alta qualità e combinazioni rapide semplicemente avvitando due connettori insieme, senza la saldatura o la piegatura richiesta.
3, connettori elettrici di SMA sono ampiamente usati per la microonda, le antenne e la strumentazione ecc. di prova.
4, connettore di SMA rf sono connettori coassiali dell'infilare-accoppiamento rf con la gamma a prova di vibrazione ed ampia miniatura di dimensione, di frequenza fino a 18 gigahertz (i nostri connettori di SMA rf può essere 20GHz).
Applicazione:
* banda larga
* strumentazione
* antenne
* le Telecomunicazioni
* spazio aereo
* banda larga
* strumentazione
* antenne a allineamento di fase
* telecomunicazioni
* interconnessione del Bordo--bordo
Prodotto Cataloge:
| Adattatore di rf |
| Connettore di SMA/SSMA rf |
| Connettore di SMP/SSMP rf |
| Connettore di TNC rf |
| La N scrive il connettore a macchina di rf |
| Connettore di MCX/MMCX rf |
| Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm) |
| Assemblaggi cavi di rf |
| Guida d'onda all'adattatore coassiale |
| guarnizioni ermetiche del Vetro--metallo |
| Connettore di serie di J30J |
| Giunti rotanti di a microonde |
NOTA:
Abbiamo oltre 4000 tipi di prodotti di interconnessione, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
