Luogo di origine:
La Cina
Certificazione:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

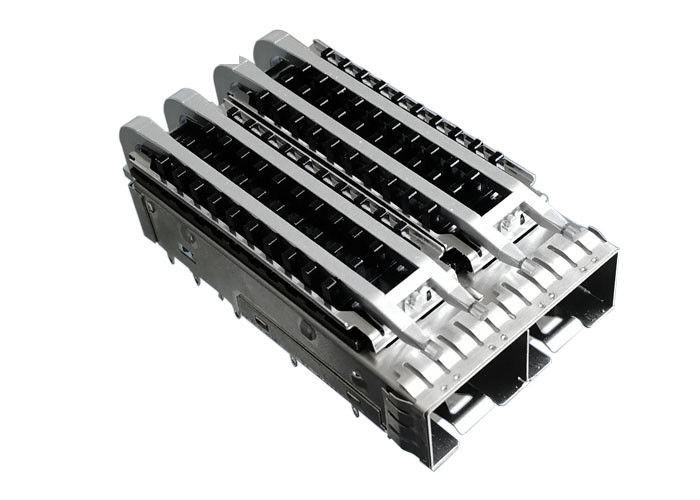

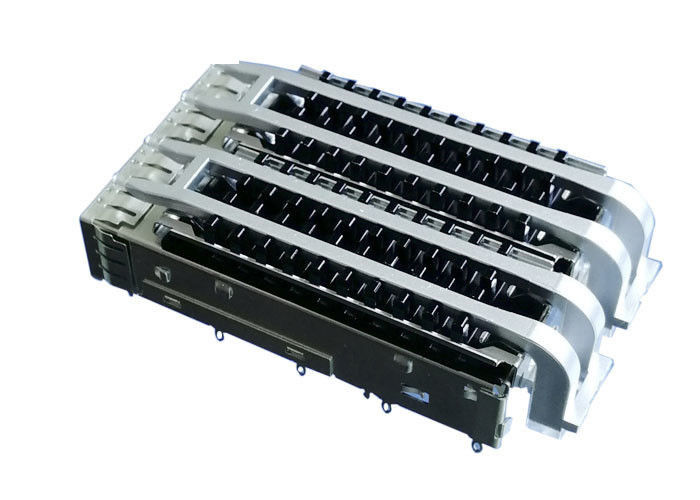

Gabbia femminile Ganged di SFP dei porti di misura di stampa 2 con i tubi leggeri del dissipatore di calore
sviluppi e produca le gabbie di SFP per essere pienamente compatibile con la specificazione di (MSA) di accordo di Multi-fonte. Utilizzato in rame o nelle applicazioni ottiche, la costruzione della gabbia è un metallo di un pezzo, timbrato e formato per offrire la migliore prestazione per la protezione di EMI. La nostra gabbia del unico porto è destinata con le varie opzioni di placcatura e del perno per indirizzare le applicazioni della lega per saldatura e di stampa-misura.
1. Specifiche:
| Attributo | Valore |
| Tipo | Gabbie di SFP+ |
| Genere | Femminile |
| Numero dei porti | 2 |
| Numero della fila | 1 |
| Orientamento del corpo | Angolo retto |
| Metodo di termine | Misura di stampa |
| Materiale dell'alloggio | Lega di rame |
| Dissipatore di calore | Sì, con il dissipatore di calore |
| Guarnizione elastica | No |
| Primavera del dito di EMI | Sì |
| Tubo leggero | Sì |
| Lunghezza di PIN di misura di stampa | 2,05 millimetri |
| SFP + lunghezza della gabbia | 55,1 millimetri |
| SFP + larghezza della gabbia | 28,95 millimetri |
| SFP + altezza della gabbia | 13,11 millimetri |
2. Caratteristiche
Compagni con i ricetrasmettitori di SFP, di SFP+, di XFP, o di ZENPAK
Connettori e gabbia disponibili
Disponibile individualmente o come corredo (serie di SFPK)
Disposizioni del bordo ospite di MSA di sostegni e progettazioni compiacenti del ricetrasmettitore
Corredo conveniente con il connettore e la gabbia di SFP
progettazione del piede 3D per conservazione migliore di stampa-misura e contatto ai fori del bordo ospite
Costruzione dell'acciaio inossidabile di un pezzo e
Progettazione bassa tramite dita ripiegate della molla – nessun aperture dell'emissione affinchè radiazione passino da parte a parte
Disponibile con gabbie del multi-porto o le singole (supporto del pannello)
Installazione/rimozione semplici e veloci
Fori del bordo ospite nocivi quando la gabbia è rimossa
Finestre del trasferimento di calore su tutte le superfici della gabbia di SFP
Il ricetrasmettitore migliorato butta fuori le molle
la lega per saldatura del attraverso-foro o di Stampa-misura inganna le gabbie
3. Applicazioni:
Ciò non è una lista definitiva delle domande di questo prodotto. Rappresenta alcuni degli usi più comuni.
4. Benefici:
| Oggetto | Benefici |
| Progettazione della TA imballata in nastro ed in bobina | Assicura il scelta-e-posto facile al PWB |
| Singole gabbie del porto disponibili nella stampa-misura, nella lega per saldatura-posta e nelle versioni del PCI (1°); gabbie ganged disponibili nella versione di stampa-misura | Permette all'uso con i vari spessori e processi di montaggio del bordo |
| le code di Stampa-misura accomoda le domande della pancia--pancia di singole e gabbie ganged | Assicura il migliore uso del bene immobile del PWB |
| «Pancia--pancia» orientata moduli una volta inserito | Facilità di rimozione del modulo dal porto |
| Tubi leggeri integrati per uso con il diodo a emissione luminosa di SMT (LED) | Fornisce lo stato di porto e le risposte di attività all'utente |
| Fermo unico del pollice | Fornisce la compressione intuitiva e meccanismo di tirata-chiusura |
| ricetrasmettitori Caldo-pluggable | Permetta l'inserzione e smontabile della spina senza spegnere il sistema |
| termine di Stampa-misura al PWB | Eliminates che salda, abbassante il costo applicato ed evitante le edizioni in relazione con la lega per saldatura |
| Le gabbie Ganged hanno le guarnizioni elastomeriche 360°, le dita della molla e posizioni multiple del terra-perno | Provides ha avanzato la EMI che protegge all'incastonatura |
| Guarnizione del metallo o elastomerica | Due opzioni per protezione superiore di EMI |
| Backshells fusi sotto pressione zinco | Fornisca l'elettro protezione magnetica di (EMI) di interferenza 360° |
Soluzioni personalizzate
il ® offre le soluzioni personalizzate con il supporto del nostri personale informato e servizio rapido.
Flessibilità
il ® offre varie gabbie compreso le opzioni, i lightpipes, la placcatura e la protezione del multi-porto.
Dissipazione di calore
Le nostre soluzioni termicamente migliorate offrono meglio anteriore-a-indietr'e flusso d'aria retro--anteriore attraverso le gabbie, fornenti la migliore dissipazione di calore per la prestazione termica leader del settore.
Qualità di segnale
per migliorare qualità di segnale, i fuochi della cartella di SFP sull'area del fermo-piatto per ridurre EMI ed evitare degradazione della prestazione del circuito e per assicurare conformità alle norme. I prodotti sono offerti sia nelle versioni elastomeriche di una molla di EMI che della guarnizione di EMI per soddisfare le richieste del sistema del cliente.
Caratteristiche fondamentali e benefici, prestazione e flessibilità
6. Vantaggio
7. Disegno di Mechnical
Potete conoscere i dettagli di Demensions dal seguente disegno
