Luogo di origine:
La Cina
Certificazione:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

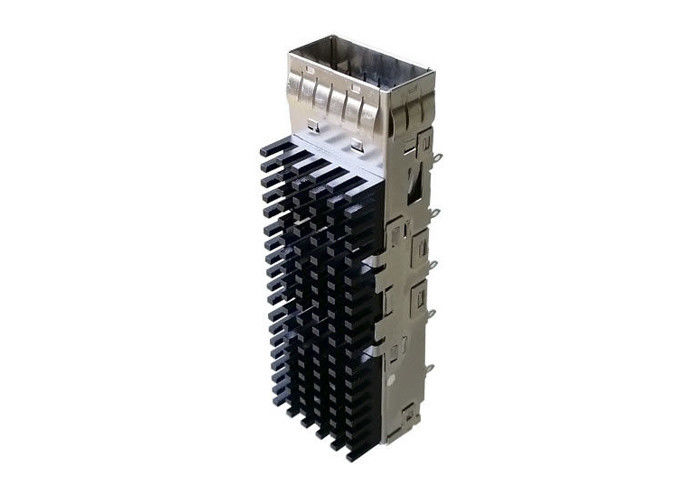

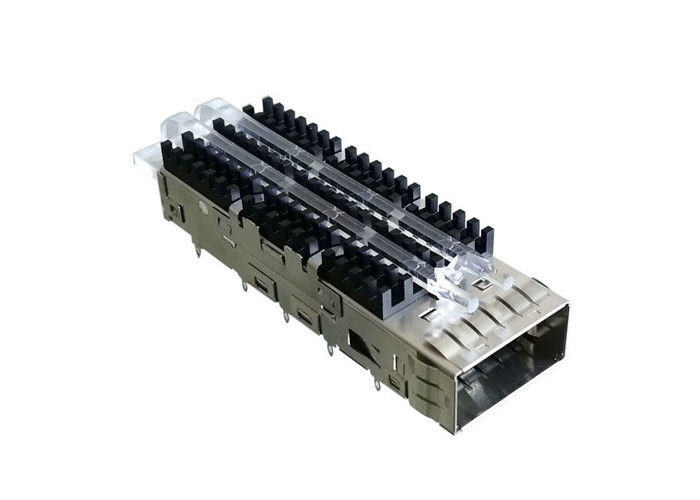

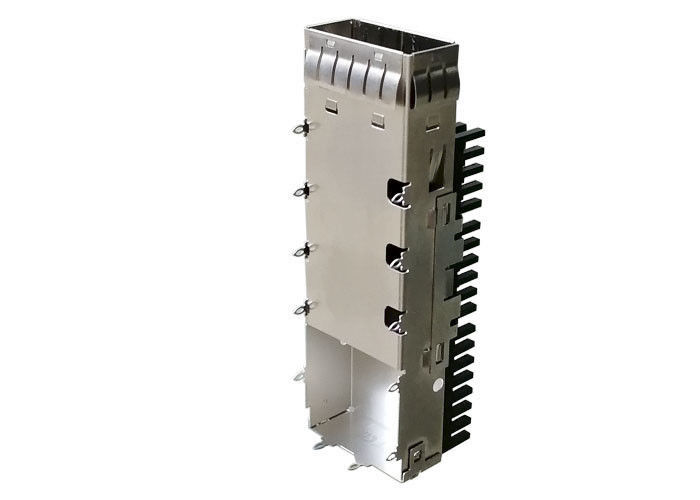

La EMI cataloga la singola gabbia del porto SFP28 del dissipatore di calore 18,75 millimetri per il connettore QSFP28
Ampiamente usato nelle industrie della rete, di telecomunicazione e di centro dati. La prossima generazione di dispositivi di ingresso/uscita ad alta velocità, 40G sostenente all'applicazione di Ethernet 100G. Le gabbie della lega di rame di misura di stampa offrono le varianti della molla di EMI o della guarnizione di EMI e sono completamente a rovescio - compatibile con i moduli ottici esistenti di QSFP (ricetrasmettitore) e gli assemblaggi cavi.
I ricetrasmettitori QSFP28 pricipalmente sono usati per 40G all'applicazione di Ethernet 100G, la progettazione compatta, basso consumo energetico ed il basso costo gli rende la prima opzione nell'applicazione di Ethernet 100G;
La gabbia QSFP28 è compatibile con i tipi seguenti QSFP28 di ricetrasmettitori (modulo ottico)
1. Caratteristiche
Costruzione dell'acciaio inossidabile di un pezzo e
Progettazione bassa tramite dita ripiegate della molla – nessun aperture dell'emissione affinchè radiazione passino da parte a parte
Il ricetrasmettitore migliorato butta fuori le molle
Installazione/rimozione semplici e veloci
Ospiti i fori del bordo nocivi quando la gabbia è rimossa
Compagni con i ricetrasmettitori QSFP28
Connettori e gabbia disponibili
Disponibile con gabbie del multi-porto o le singole (supporto del pannello)
Corredo conveniente con il connettore QSFP28 e la gabbia
progettazione del piede 3D per conservazione migliore di stampa-misura e contatto ai fori del bordo ospite
la lega per saldatura del attraverso-foro o di Stampa-misura inganna le gabbie
Disponibile individualmente o come corredo (serie di SFPK)
Finestre del trasferimento di calore su tutte le superfici della gabbia di SFP
Disposizioni del bordo ospite di MSA di sostegni e progettazioni compiacenti del ricetrasmettitore
2. servizio di personalizzazione
3. QSFP28 struttura della gabbia (49001-00N011):
4. QSFP28 applicazioni della gabbia (49001-00N011):
Ciò non è una lista definitiva delle domande di questo prodotto. Rappresenta alcuni degli usi più comuni.
5. vantaggi:
6. vantaggi della gabbia QSFP28:
| Oggetto | Benefici |
| Progettazione della TA imballata in nastro ed in bobina | Assicura il scelta-e-posto facile al PWB |
| Singole gabbie del porto disponibili nella stampa-misura, nella lega per saldatura-posta e nelle versioni del PCI (1°); gabbie ganged disponibili nella versione di stampa-misura | Permette all'uso con i vari spessori e processi di montaggio del bordo |
| le code di Stampa-misura accomoda le domande della pancia--pancia di singole e gabbie ganged | Assicura il migliore uso del bene immobile del PWB |
| «Pancia--pancia» orientata moduli una volta inserito | Facilità di rimozione del modulo dal porto |
| Tubi leggeri integrati per uso con il diodo a emissione luminosa di SMT (LED) | Fornisce lo stato di porto e le risposte di attività all'utente |
| Fermo unico del pollice | Fornisce la compressione intuitiva e meccanismo di tirata-chiusura |
| ricetrasmettitori Caldo-pluggable | Permetta l'inserzione e smontabile della spina senza spegnere il sistema |
| termine di Stampa-misura al PWB | Eliminates che salda, abbassante il costo applicato ed evitante le edizioni in relazione con la lega per saldatura |
| Le gabbie Ganged hanno le guarnizioni elastomeriche 360°, le dita della molla e posizioni multiple del terra-perno | Provides ha avanzato la EMI che protegge all'incastonatura |
| Guarnizione del metallo o elastomerica | Due opzioni per protezione superiore di EMI |
| Backshells fusi sotto pressione zinco | Fornisca l'elettro protezione magnetica di (EMI) di interferenza 360° |
7. Apprendimento dei più
I ricetrasmettitori di QSFP sono disponibili con vari tipi del ricevitore e del trasmettitore, permettendo che gli utenti selezionino il ricetrasmettitore appropriato affinchè ogni collegamento forniscano la portata ottica richiesta sopra fibra mista o monomodale. I moduli di QSFP sono comunemente disponibili in varie categorie:
4 x 1 Gbit/s QSFP
Il documento originale di QSFP ha specificato quattro canali che portano Gigabit Ethernet, 4GFC (FiberChannel), o la RDT InfiniBand.
4 x 10 Gbit/s QSFP+
QSFP+ è un'evoluzione di QSFP per sostenere quattro 10 canali sec/di Gbit che portano 10 Gigabit Ethernet, 10GFC FiberChannel, o QDR InfiniBand. I 4 canali possono anche combinarsi in un singolo collegamento di 40 Gigabit Ethernet. È solitamente per l'applicazione del centro dati, di Ethernet 40G, di Infiniband e di altre norme di comunicazioni.
4 x 14 Gbit/s QSFP+ (QSFP14)
La norma QSFP14 è destinata per portare il FDR InfiniBand, SAS-3. o Manica della fibra 16G
4 x 28 Gbit/s QSFP+ (QSFP28)
La norma QSFP28 è destinata per portare 100 Gigabit Ethernet, EDR InfiniBand. o Manica della fibra 32G. Questo tipo del ricetrasmettitore inoltre è usato con i cavi dello sblocco dell'diretto-attaccatura per adattare un singolo porto 100GbE all'indipendente quattro le porte Ethernet da 25 gigabit (QSFP28-to-4x-SFP28). A volte questo tipo del ricetrasmettitore inoltre si riferisce a come «QSFP100» o «100G QSFP» nell'interesse di semplicità.
8. Disegno di Mechnical
Potete conoscere i dettagli di Demensions dal seguente disegno
