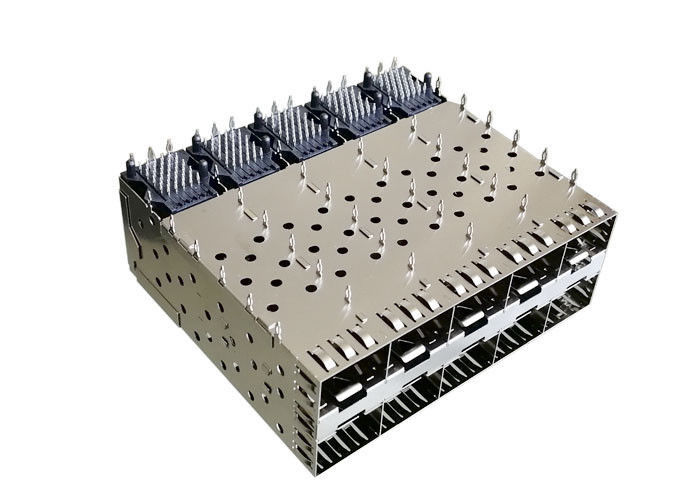

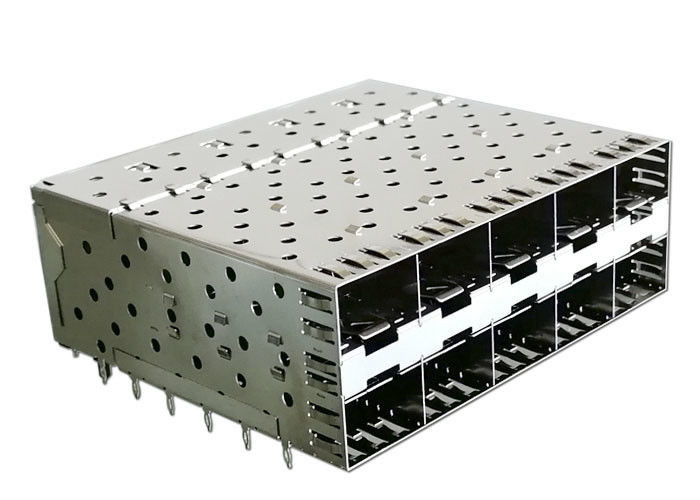

2 x 5 hanno impilato la cassa di SFP con il connettore di interfaccia integrato con la primavera del dito di EMI

I connettori 2 x 5 della gabbia di SFP hanno impilato la gabbia di SFP con il connettore di interfaccia integrato con la primavera del dito di EMI

NOSTRO sta offrendo la sua gabbia per i ricetrasmettitori Pluggable di (SFP) di piccolo fattore forma con la progettazione meccanica più rigida disponibile sul mercato. La gabbia è destinata per le applicazioni di misura di stampa per ridurre lo sforzo in grande quantità di fabbricazione. Le molle esternamente piegate del contatto dell'incastonatura e la costruzione di un pezzo migliorano la prestazione di EMI.

La progettazione di SFP è più compatta di XFP, X2, EXNPAK, ha costato inoltre è più bassa, sta diventando sempre più popolare nei campi delle telecomunicazioni e della rete che hanno bisogno di più alta velocità della trasmissione e della distanza di trasmissione più lunga;

1. servizio di personalizzazione

• Supporto per fare il connettore integrato di SFP con le gabbie di EMI, il connettore isolato di SFP, o le gabbie isolate di SFP
• La gabbia di SFP può essere con 1 struttura Ganged di x n, o 2 la x n hanno impilato la struttura
• La gabbia di SFP può essere con il foro differente di dissipazione di calore
• La gabbia di SFP può essere con i tubi leggeri o senza, costruito in o sulla cima o su bottone della gabbia
• La gabbia di SFP può essere con il dissipatore di calore o senza ed il dissipatore di calore con stile differente
• La gabbia di SFP può essere con la primavera del dito di EMI o la guarnizione elastomerica
• Il tipo differente del supporto, la posta di misura di stampa o della lega per saldatura e la lunghezza di Pin possono essere personalizzati

2. Caratteristiche

• Disponibile con gabbie del multi-porto o le singole (supporto del pannello)

• Corredo conveniente con il connettore QSFP28 e la gabbia

• progettazione del piede 3D per conservazione migliore di stampa-misura e contatto ai fori del bordo ospite

• Costruzione dell'acciaio inossidabile di un pezzo e

• Progettazione bassa tramite dita ripiegate della molla – nessun aperture dell'emissione affinchè radiazione passino da parte a parte

• Il ricetrasmettitore migliorato butta fuori le molle

• Installazione/rimozione semplici e veloci

• Ospiti i fori del bordo nocivi quando la gabbia è rimossa

• Compagni con i ricetrasmettitori QSFP28

• Connettori e gabbia disponibili

• la lega per saldatura del attraverso-foro o di Stampa-misura inganna le gabbie

• Disponibile individualmente o come corredo (serie di SFPK)

• Finestre del trasferimento di calore su tutte le superfici della gabbia di SFP

• Disposizioni del bordo ospite di MSA di sostegni e progettazioni compiacenti del ricetrasmettitore

3. SFP + struttura del connettore della gabbia (47006-11M321):

• La gabbia è Stampled e gabbia formata del metallo, con il foro di dissipazione di calore;
• Senza tubi leggeri, può essere personalizzato come richiesto
• Senza dissipatore di calore, può essere personalizzato come richiesto
• Con la primavera del dito di EMI, fornisca la migliore EMI che protegge all'incastonatura
• Il tipo del supporto di misura di stampa, può essere personalizzato come richiesto
• Materiale della gabbia: Lega di rame
• Con il perno 20 connettore integrato
• Gabbia: Lega di rame 0,25 millimetri
• Il materiale dell'alloggio del connettore è colore nero termoplastico riempito vetro, UL940 - V
• Terminale del connettore: Bronzo fosforoso
• Rivestimento: Oro placcato di area di contatto dei terminali
• Latta placcata di area terminale della lega per saldatura
• 2 x 1 connettore multiplo della gabbia di SFP del porto, con il connettore integrato di SFP
• SFP + lunghezza della gabbia: 63,25 millimetri
• SFP + larghezza della gabbia: 71,5 millimetri
• SFP + altezza della gabbia: 25,0 millimetri
• SFP + lunghezza di PIN di misura di stampa: 3,05 millimetri

4. SFP PIÙ le applicazioni delle gabbie:

• Unità in rete
• Router/commutatore
• Dati/comunicazioni
• Server di qualità superiore
• Rete
• Manica e Gigabit Ethernet della fibra
• Server
• Stoccaggio
• Telecomunicazioni
• Commutatori
• Hardware di telecomunicazioni

Ciò non è una lista definitiva delle domande di questo prodotto. Rappresenta alcuni degli usi più comuni.

5.

Caratteristiche fondamentali e benefici, prestazione e flessibilità:

Dissipazione di calore:

Le nostre soluzioni termicamente migliorate offrono meglio anteriore-a-indietr'e flusso d'aria retro--anteriore attraverso le gabbie, fornenti la migliore dissipazione di calore per la prestazione termica leader del settore.

Qualità di segnale:

per migliorare qualità di segnale, i fuochi della cartella di SFP sull'area del fermo-piatto per ridurre EMI ed evitare degradazione della prestazione del circuito e per assicurare conformità alle norme. I prodotti sono offerti sia nelle versioni elastomeriche di una molla di EMI che della guarnizione di EMI per soddisfare le richieste del sistema del cliente.

6. Disegno di Mechnical

Potete conoscere i dettagli di Demensions dal seguente disegno
