Luogo di origine:
La Cina
Certificazione:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

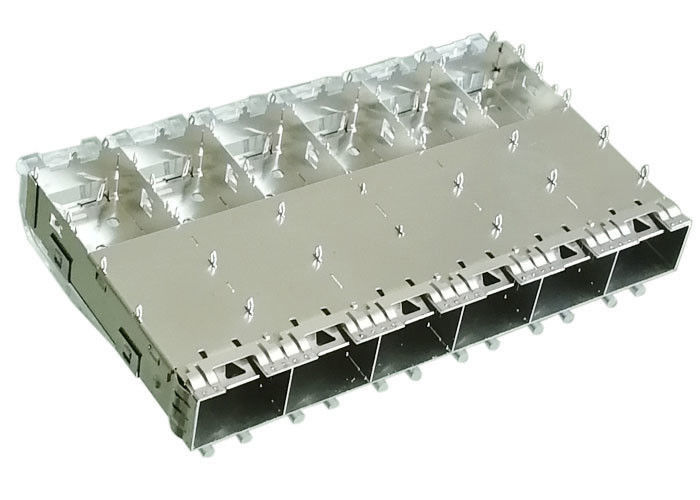

Porto multiplo della gabbia 1x6 di SFP di misura di stampa con i tubi leggeri della primavera del dito di EMI
Il piccolo fattore forma di SFP pluggable più gamma di prodotti è progettato per le applicazioni nelle industrie della rete, della telecomunicazione e di centro dati. La prossima generazione di dispositivi di ingresso/uscita ad alta velocità, Ethernet sostenente InfiniBand di 10 Gbit/s ha migliorato i requisiti del tasso di dati. Le gabbie della lega di rame di misura di stampa offrono le varianti della molla di EMI o della guarnizione di EMI e sono completamente a rovescio - compatibile con i moduli ottici esistenti e gli assemblaggi cavi di SFP+.
Ha prodotti della gabbia di SFP di varietà:
gabbia di SFP di sostegni + soluzione di totale del connettore di SFP; Che le gabbie di SFP possono combinarsi insieme con il connettore di interfaccia integrato, voi soltanto debba inserire il ricetrasmettitore di SFP con l'assemblea di cavo a fibre ottiche.
Inoltre, supporto alla gabbia differente su ordinazione di SFP+, il nostro servizio di personalizzazione come seguendo:
1. SFP più la struttura della gabbia (47036-00N011):
| Descrizione di prodotto |

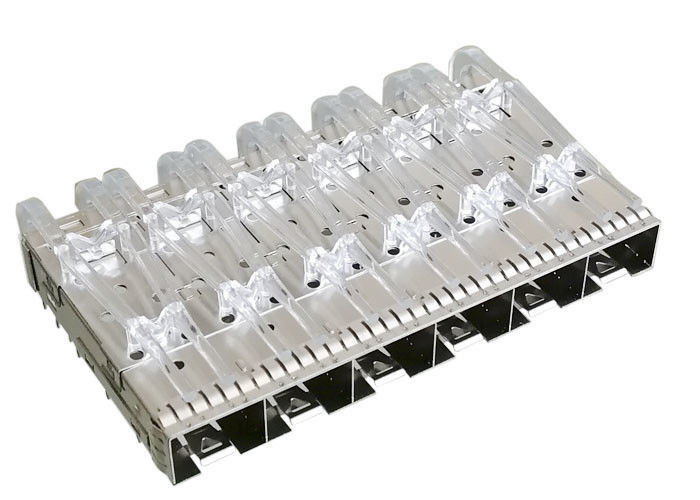

porto SFP di multiplo 1 x 6 più la gabbia con la primavera del dito di EMI ed i tubi leggeri, senza interfaccia integrata |
| SFP più la lunghezza della gabbia | 56,7 millimetri |
| SFP più la larghezza della gabbia | 85,95 millimetri |
| SFP più altezza della gabbia | 14,1 millimetri |
|
SFP più la lunghezza di Pin di misura di stampa della gabbia |
2,05 millimetri |
| SFP più la singola larghezza del porto della gabbia | 14,0 millimetri |
| SFP più singola altezza del porto della gabbia | 8,95 millimetri |
| Aspetto | Stampled di un pezzo e gabbia formata del metallo, con il foro di dissipazione di calore |
| Tubi leggeri | Con, faccia sapere lo stato del collegamento |
| Dissipatore di calore | Senza, può il Ce su misura come richiesto |
| Tipo di Monut | Tipo del supporto di misura di stampa |
| Guarnizione di EMI | Senza |
| Primavera della linguetta di EMI | Con, assicuri la migliore protezione di EMI |
2. SFP più il materiale della gabbia (47036-00N011):
3. SFP più le applicazioni della gabbia (47036-00N011):
4. SFP più il beneficio di prodotto della gabbia (47036-00N011):
| Oggetto | Benefici |
| Progettazione della TA imballata in nastro ed in bobina | Assicura il scelta-e-posto facile al PWB |
| Singole gabbie del porto disponibili nella stampa-misura, nella lega per saldatura-posta e nelle versioni del PCI (1°); gabbie ganged disponibili nella versione di stampa-misura | Permette all'uso con i vari spessori e processi di montaggio del bordo |
| le code di Stampa-misura accomoda le domande della pancia--pancia di singole e gabbie ganged | Assicura il migliore uso del bene immobile del PWB |
| «Pancia--pancia» orientata moduli una volta inserito | Facilità di rimozione del modulo dal porto |
| Tubi leggeri integrati per uso con il diodo a emissione luminosa di SMT (LED) | Fornisce lo stato di porto e le risposte di attività all'utente |
| Fermo unico del pollice | Fornisce la compressione intuitiva e meccanismo di tirata-chiusura |
| ricetrasmettitori Caldo-pluggable | Permetta l'inserzione e smontabile della spina senza spegnere il sistema |
| termine di Stampa-misura al PWB | Eliminates che salda, abbassante il costo applicato ed evitante le edizioni in relazione con la lega per saldatura |
| Le gabbie Ganged hanno le guarnizioni elastomeriche 360°, le dita della molla e posizioni multiple del terra-perno | Provides ha avanzato la EMI che protegge all'incastonatura |
| Guarnizione del metallo o elastomerica | Due opzioni per protezione superiore di EMI |
| Backshells fusi sotto pressione zinco | Fornisca l'elettro protezione magnetica di (EMI) di interferenza 360° |
5. Vantaggi:
6. Disegno di Mechnical
Potete conoscere i dettagli di Demensions dal seguente disegno
