1. Panoramica di QSFP:

Il piccolo fattore forma del quadrato Pluggable (QSFP) è un compatto, ricetrasmettitore caldo-pluggable usato per le applicazioni di comunicazioni di dati. Il fattore forma e l'interfaccia elettrica sono specificati da un accordo (MSA) di multi-fonte sotto gli auspici di piccolo comitato di fattore forma. Collega l'hardware della rete (quali i server e commutatori) ad un cavo a fibre ottiche o un attivo o un collegamento di rame elettrico passivo. È un formato dell'industria sviluppato e di sostegno insieme da molti venditori componenti della rete, permettendo i tassi di dati da 4x1 Gb/s per QSFP e 4x10 Gbit/s per QSFP+ ed all'più alto tasso di 4x28 Gbit/s conosciuto come QSFP28 usato per 100 collegamenti di Gbit/s.

Gabbia di ITproduce QSFP che può essere con o senza il connettore integrato (interfaccia elettrica);

La necessità di utenti di trasmettere il segnale ottico o il segnale elettrico ad una distanza dall'alta velocità, alla fibra, al ricetrasmettitore di QSFP, all'interfaccia elettrica ed alla gabbia di QSFP è necessaria;

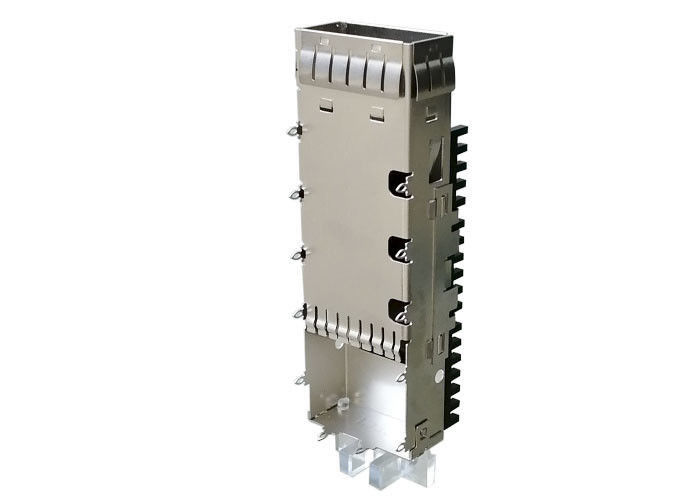

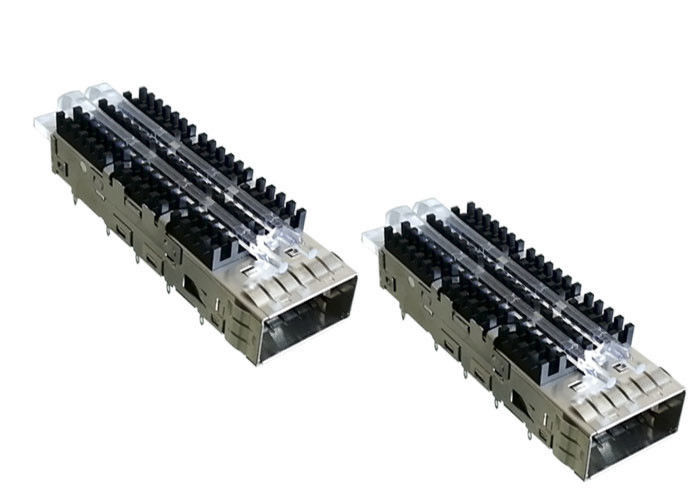

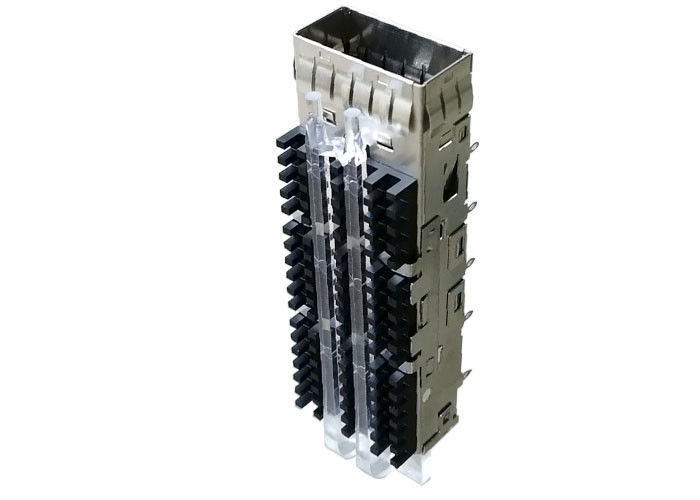

La gabbia di QSFP realmente è una gabbia proteggente, per EMI, i materiali di un pezzo della lega di rame, con i molti foro di dissipazione di calore, Pin di montaggio (con il PIN di misura di stampa o del foro), tubi leggeri e dissipatore di calore.

2. Caratteristiche della gabbia di QSFP

• Costruzione della lega di un pezzo e di rame

• Compagni con i ricetrasmettitori QSFP14

• Disponibile con gabbie del multi-porto o le singole (supporto del pannello)

• Corredo conveniente con il connettore/interfaccia e la gabbia di QSFP

• Progettazione bassa tramite dita ripiegate della molla – nessun aperture dell'emissione affinchè radiazione passino da parte a parte

• Il ricetrasmettitore migliorato butta fuori le molle

• progettazione del piede 3D per conservazione migliore di stampa-misura e contatto ai fori del bordo ospite

• Installazione/rimozione semplici e veloci

• Ospiti i fori del bordo nocivi quando la gabbia è rimossa

• Connettori e gabbia disponibili

• la lega per saldatura del attraverso-foro o di Stampa-misura inganna le gabbie

• Disponibile individualmente o come corredo (serie di SFPK)

• Finestre del trasferimento di calore su tutte le superfici della gabbia di QSFP

• Disposizioni del bordo ospite di MSA di sostegni e progettazioni compiacenti del ricetrasmettitore

3. servizio di personalizzazione

• Supporto per fare il connettore integrato di SFP con le gabbie di EMI, il connettore isolato di SFP, o le gabbie isolate di SFP
• La gabbia di QSFP può essere con 1 struttura Ganged di x n, o 2 la x n hanno impilato la struttura
• La gabbia di QSFP può essere con il foro differente di dissipazione di calore
• La gabbia di QSFP può essere con i tubi leggeri o senza, costruito in o sulla cima o su bottone della gabbia
• La gabbia di QSFP può essere con il dissipatore di calore o senza ed il dissipatore di calore con stile differente
• La gabbia di QSFP può essere con la primavera del dito di EMI o la guarnizione elastomerica
• Il tipo differente del supporto, la posta di misura di stampa o della lega per saldatura e la lunghezza di Pin possono essere personalizzati

4. struttura della gabbia di QSFP (48001-00N011):

5.QSFP applicazioni della gabbia (48001-00N011):

• Modulo ottico/QSFP Transcever del connettore/QSFP di QSFP
• Server
• Stoccaggio
• Telecomunicazioni
• Commutatori
• Hardware di telecomunicazioni
• Dati/comunicazioni
• Server di qualità superiore
• Rete
• Manica e Gigabit Ethernet della fibra
• Unità in rete
• Router/commutatore

6. Vantaggi del prodotto

7. vantaggi:

• Digiuna la risposta, gli ingegneri professionisti di R & S, gruppo positivo di servizio, assicura tutti gli efficace trattato e ben organizzato;
• 20 anni di esperienze in connettori di varietà
• 1500 impiegati
• 58 ingegneri di R & S.
• 22000 metri quadri di fabbrica
• porti 20kk/capacità di mese
• Sosteniamo il servizio di Costom;
• I nostri prodotti sono soddisfacenti rispetto alla certificazione di RoHS, di PORTATA e dell'UL
• Long-term Corporation con HUAWEI, ZTE, FOXCONN, XIAOMI, TCL ecc
• 20KK Prots/capacità di mese
• Certificazione internazionale del sistema di gestione di ISO9001, di ISO14001, di QC080000, di OHSAS18001 e di IECC
• Abbiamo la nostra propria muffa dell'hardware e muffa di plastica
• Ha 3 macchine di LS-WEDM
• Ha 12 macchine di WEDM e 8 macchine di CNC
• Ha 20 macchine per la frantumazione e 12 macchine di scarica elettrica
• Ha 30 affrancatrici
• Ha 55 macchine a iniezione di plastica
• Ha gruppi di lavoro automatici dell'Assemblea

Dissipazione di calore

Le nostre soluzioni termicamente migliorate offrono meglio anteriore-a-indietr'e flusso d'aria retro--anteriore attraverso le gabbie, fornenti la migliore dissipazione di calore per la prestazione termica leader del settore.

Qualità di segnale

per migliorare qualità di segnale, i fuochi della cartella di SFP sull'area del fermo-piatto per ridurre EMI ed evitare degradazione della prestazione del circuito e per assicurare conformità alle norme. I prodotti sono offerti sia nelle versioni elastomeriche di una molla di EMI che della guarnizione di EMI per soddisfare le richieste del sistema del cliente.

Caratteristiche fondamentali e benefici, prestazione e flessibilità

1. Gabbie di offerte nelle configurazioni ganged (1xN) ed impilato (2xN) del unico porto; gabbie del montaggio della pancia--pancia anche offerte
2. Guarnizioni o molle elastomeriche delle caratteristiche per contenimento di EMI
3. Opzioni del dissipatore di calore di offerte e del tubo leggero
4. Le gabbie impilate includono un connettore ad alta velocità integrato
5. Complementare alla cartella di SFP degli assemblaggi cavi del rame dell'diretto-attaccatura e dei connettori ottici e degli assemblaggi cavi di LC
6. Le gabbie sono disponibili per le applicazioni della carta del PCI (angolo del montaggio di un-grado)

9. Disegno di Mechnical

Potete conoscere i dettagli di Demensions dal seguente disegno
