L'iso 14001 di iso Ganged 9001 dei porti del connettore quattro della gabbia della lega di rame Qsfp28 SFP approva

L'iso 14001 di iso Ganged 9001 dei porti della gabbia Qsfp28 quattro della lega di rame approva

1. Che cosa è QSFP?

I ricetrasmettitori di QSFP sono disponibili con vari tipi del ricevitore e del trasmettitore, permettendo che gli utenti selezionino il ricetrasmettitore appropriato affinchè ogni collegamento forniscano la portata ottica richiesta sopra fibra mista o monomodale. I moduli di QSFP sono comunemente disponibili in varie categorie:

4 x 1 Gbit/s QSFP

Il documento originale di QSFP ha specificato quattro canali che portano Gigabit Ethernet, 4GFC (FiberChannel), o la RDT InfiniBand.

4 x 10 Gbit/s QSFP+

QSFP+ è un'evoluzione di QSFP per sostenere quattro 10 canali sec/di Gbit che portano 10 Gigabit Ethernet, 10GFC FiberChannel, o QDR InfiniBand. I 4 canali possono anche combinarsi in un singolo collegamento di 40 Gigabit Ethernet. È solitamente per l'applicazione del centro dati, di Ethernet 40G, di Infiniband e di altre norme di comunicazioni.

4 x 14 Gbit/s QSFP+ (QSFP14)

La norma QSFP14 è destinata per portare il FDR InfiniBand, SAS-3. o Manica della fibra 16G

4 x 28 Gbit/s QSFP+ (QSFP28)

La norma QSFP28 è destinata per portare 100 Gigabit Ethernet, EDR InfiniBand. o Manica della fibra 32G. Questo tipo del ricetrasmettitore inoltre è usato con i cavi dello sblocco dell'diretto-attaccatura per adattare un singolo porto 100GbE all'indipendente quattro le porte Ethernet da 25 gigabit (QSFP28-to-4x-SFP28). A volte questo tipo del ricetrasmettitore inoltre si riferisce a come «QSFP100» o «100G QSFP» nell'interesse di semplicità.

2. Chi siamo?

 fornisca una serie di assemblee della gabbia QSFP28 senza connettori integrati, quella ingabbia sono ampiamente usato nelle industrie della rete, della telecomunicazione e di centro dati. La prossima generazione di dispositivi di ingresso/uscita ad alta velocità, 40G sostenente all'applicazione di Ethernet 100G. Le gabbie della lega di rame di misura di stampa offrono le varianti della molla di EMI o della guarnizione di EMI e sono completamente a rovescio - compatibile con i moduli ottici esistenti di QSFP (ricetrasmettitore) e gli assemblaggi cavi.

I ricetrasmettitori QSFP28 pricipalmente sono usati per 40G all'applicazione di Ethernet 100G, la progettazione compatta, basso consumo energetico ed il basso costo gli rende la prima opzione nell'applicazione di Ethernet 100G;

 La gabbia QSFP28 è compatibile con i tipi seguenti QSFP28 di ricetrasmettitori (modulo ottico)

• Ricetrasmettitore di 100GBASE-SR4 QSFP28
• Ricetrasmettitore 100GBASE-PSM4QSFP28
• Ricetrasmettitore di 100GBASE-LR4 QSFP28
• Ricetrasmettitore di 100GBASE-CWDM4 QSFP28

Eccezione fatta per quello sopra i tipi di ricetrasmettitori QSFP28;

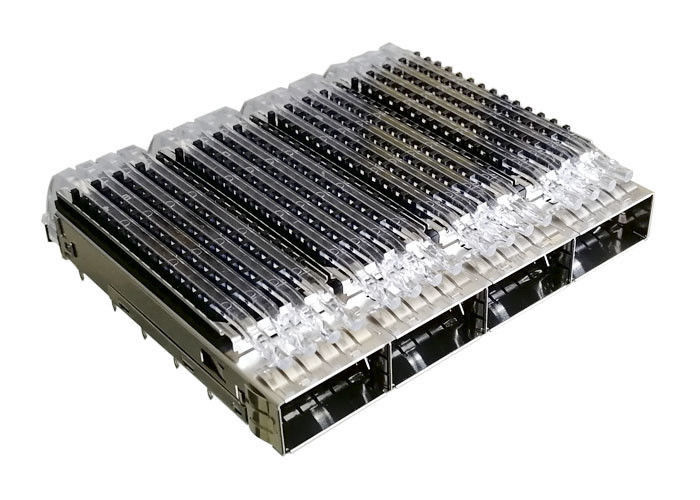

3 QSFP28 struttura della gabbia (49001-00N011):

• 1 x 4 gabbia Ganged dei porti QSFP28, senza connettore integrato di SFP
• Lunghezza della gabbia QSFP28: 67,9 millimetri
• Larghezza della gabbia QSFP28: 76,46 millimetri
• Altezza della gabbia QSFP28: 15,15 millimetri (con il dissipatore di calore)
• Lunghezza di PIN di misura di stampa della gabbia QSFP28: 2,05 millimetri
• Singola larghezza del porto: 18,75 millimetri
• Singola altezza del porto: 8,95 millimetri
• Stampled e gabbia formata del metallo, con il foro di dissipazione di calore;
• Con i tubi leggeri, faccia sapere lo stato di collegamento
• Con il dissipatore di calore, il materiale del dissipatore di calore è di alluminio, con il trattamento nero dell'ossido su superficie
• Il tipo del supporto di misura di stampa, può essere personalizzato come richiesto
• Materiale della gabbia: Lega di rame
• CLIP: Acciaio di Stailness
• Con la primavera della linguetta di EMI, fornisca la migliore EMI che protegge all'incastonatura

4. Disegno di Mechnical

Potete conoscere i dettagli di Demensions dal seguente disegno

5. Servizio di personalizzazione di GLGNET

• Supporto per fare connettore integrato QSFP28 con le gabbie di EMI, connettore isolato QSFP28, o le gabbie isolate QSFP28
• La gabbia QSFP28 può essere con 1 struttura Ganged di x n, o 2 la x n hanno impilato la struttura
• La gabbia QSFP28 può essere con il foro differente di dissipazione di calore
• La gabbia QSFP28 può essere con i tubi leggeri o senza, costruito in o sulla cima o su bottone della gabbia
• La gabbia QSFP28 può essere con il dissipatore di calore o senza ed il dissipatore di calore con stile differente
• La gabbia QSFP28 può essere con la primavera del dito di EMI o la guarnizione elastomerica
• Il tipo differente del supporto, la posta di misura di stampa o della lega per saldatura e la lunghezza di Pin possono essere personalizzati

6. Applicazioni della gabbia di GLGNET QSFP28 (49007-00N011):

• Dati/comunicazioni
• Server di qualità superiore
• Rete
• Manica e Gigabit Ethernet della fibra
• Unità in rete
• Router/commutatore
• Server
• Stoccaggio
• Telecomunicazioni
• Commutatori
• Hardware di telecomunicazioni

Ciò non è una lista definitiva delle domande di questo prodotto. Rappresenta alcuni degli usi più comuni.

7. Vantaggi di GLGNET:

• Abbiamo la nostra propria muffa dell'hardware e muffa di plastica
• Ha 3 macchine di LS-WEDM
• Ha 12 macchine di WEDM e 8 macchine di CNC
• Ha 20 macchine per la frantumazione e 12 macchine di scarica elettrica
• Ha 30 affrancatrici
• Ha 55 macchine a iniezione di plastica
• Ha gruppi di lavoro automatici dell'Assemblea
• Digiuna la risposta, gli ingegneri professionisti di R & S, gruppo positivo di servizio, assicura tutti gli efficace trattato e ben organizzato;
• 20 anni di esperienze in connettori di varietà
• 1500 impiegati
• 58 ingegneri di R & S.
• 22000 metri quadri di fabbrica
• porti 20kk/capacità di mese
• Sosteniamo il servizio di Costom;
• I nostri prodotti sono soddisfacenti rispetto alla certificazione di RoHS, di PORTATA e dell'UL
• Long-term Corporation con HUAWEI, ZTE, FOXCONN, XIAOMI, TCL ecc
• 20KK Prots/capacità di mese
• Certificazione internazionale del sistema di gestione di ISO9001, di ISO14001, di QC080000, di OHSAS18001 e di IECC

8. Vantaggi della gabbia di GLGNET QSFP28:
