Luogo di origine:
La Cina
Certificazione:
CE ROHS
Connettore coassiale del connettore ad angolo retto femminile di SMP rf per il campo di microonda
SMP è uno sminiature spinta-su o il connettore coassiali improvvisi dell'accoppiamento rf, che ha i caratteri della prestazione sismici di piccola dimensione, leggeri, eccellenti e la banda larga ampiamente di lavoro, ecc. La sua frequenza operativa fino a 30GHz (il nostro prodotto del connettore di SMP può raggiungere 40GHz) e la spina ha dente d'arresto forma-pieno di tre interfacce, dente d'arresto limitato e lisciano il foro (con frenaggio compreso). Il supporto del PWB, supporto del cavo e in serie adattatori fornisce una soluzione di interconnessione per il bordo--bordo, il compagno cieco e le applicazioni del scaffale-e-pannello mentre mantiene la densità del pacchetto. Faccia domanda per la situazione dell'installazione con il requisito di intensivo modulare dell'alta affidabilità.
Specificazione
| Caratteristiche elettriche | ||
| Impedenza | 50Ω | |
| Gamma di frequenza | DC~40GHz | |
| Tensione nominale | 170VRMS* | |
| Resistenza di isolamento | ≥2000MΩ | |
| Tensione-resistenza dei dielettrici | 500VRMS* | |
| Resistenza concentrare | Conduttore esterno | Normal≤2.5mΩ, Sealing≤4mΩ |
| Conduttore concentrare | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Caratteristiche materiali & meccaniche | ||
| Conduttore concentrare | Maschio | Bronzo dello Sn-p, oro placcato |
| Femminile | Bronzo di berillio, oro placcato | |
| Contatto elastico | Bronzo di berillio | Oro placcato |
| Shell ed altre parti di metallo | Acciaio inossidabile d'ottone | Passività placcata oro |
| Isolanti | Vetro sintering/PTFE/PEI | |
| Tasso ermetico di perdita del prodotto | 1.01325×10-3Pa·cm3/s | |
Caratteristiche e benefici
| Oro placcato |
| Sotto-miniatura |
| CC a 40 gigahertz |
| Dimensione compatta |
| Spinta-su o accoppiamento improvviso |
| Il dente d'arresto pieno, il dente d'arresto limitato e lisciano il foro |
| Connettore del supporto del cavo & del PWB |
| Maschio e femminile, diritto e scelta ad angolo retto |
| Cabli le versioni del supporto per sia i materiali flessibili che semirigidi del cavo |
| Tipo normale e supporto della flangia e ermetico & Filo-nella scelta del supporto |
Applicazioni
- Militare
- Antenne
- A banda larga
- Aerospaziale
- A banda larga
- Telecomunicazioni
- Strumentazione
- Strumentazione
- Antenne a allineamento di fase
- interconnessione del Bordo--bordo

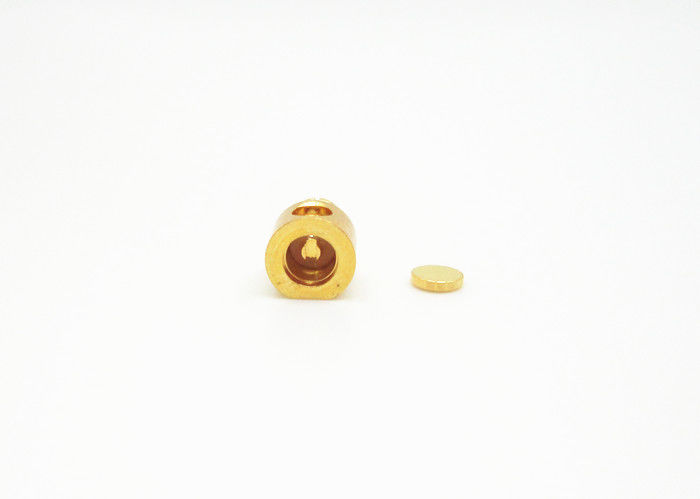

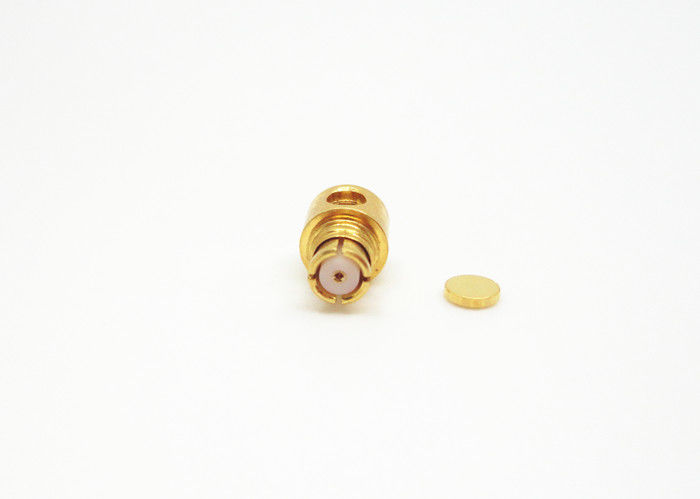

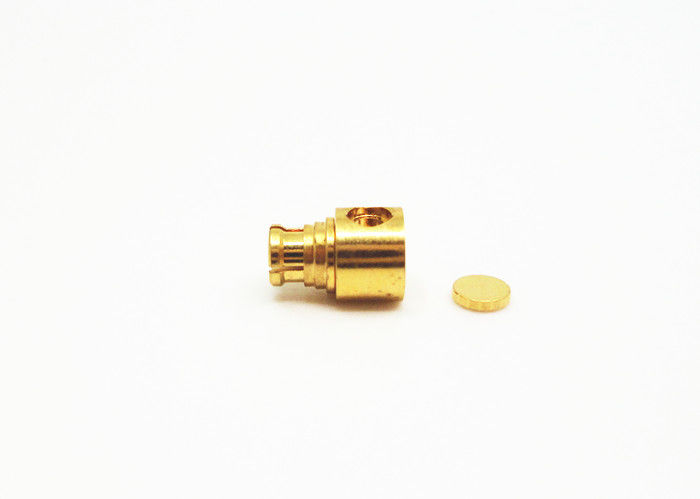

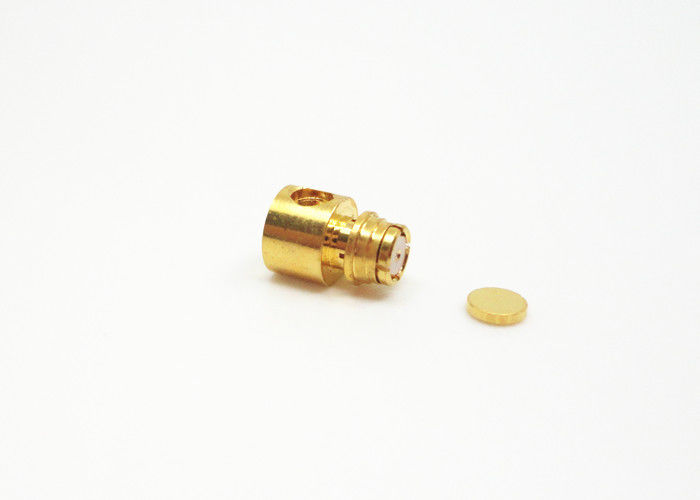

Disegno dettagliato
Prodotto Cataloge:
| Adattatore di rf |
| Guida d'onda all'adattatore coassiale |
| guarnizioni ermetiche del Vetro--metallo |
| Connettore di serie di J30J |
| Giunti rotanti di a microonde |
| Assemblaggi cavi di rf |
| Connettore di SMA/SSMA rf |
| Connettore di SMP/SSMP rf |
| Connettore di MCX/MMCX rf |
| Connettore di TNC rf |
| La N scrive il connettore a macchina di rf |
| Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm) |
Dettagli d'imballaggio:
* cartone standard dell'esportazione
* secondo i requisiti dei clienti
