Luogo di origine:
La Cina
Certificazione:
CE ROHS

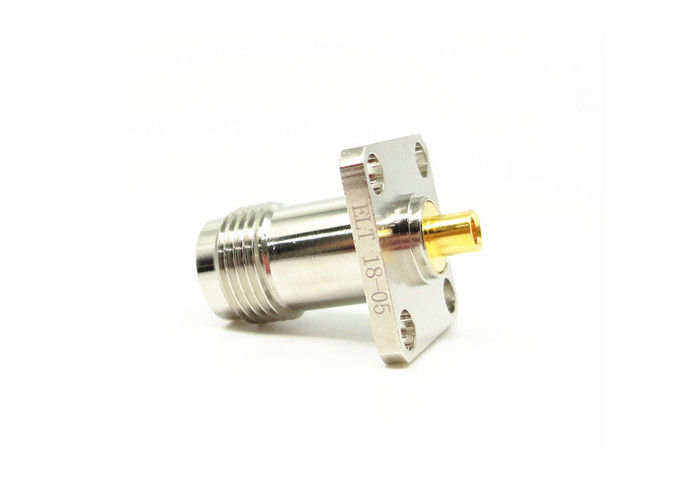

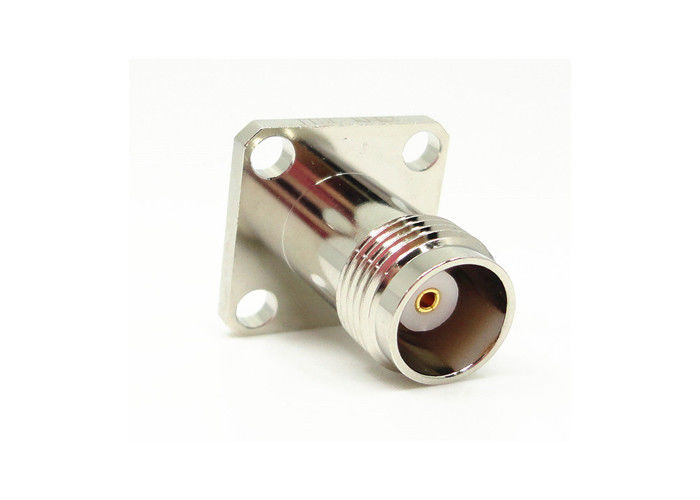

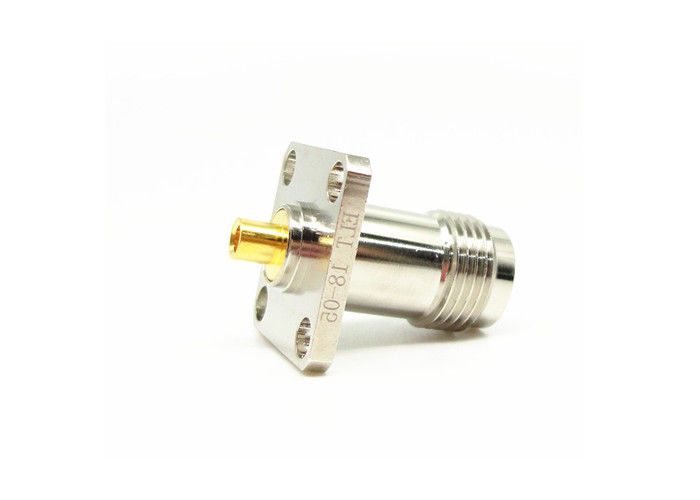

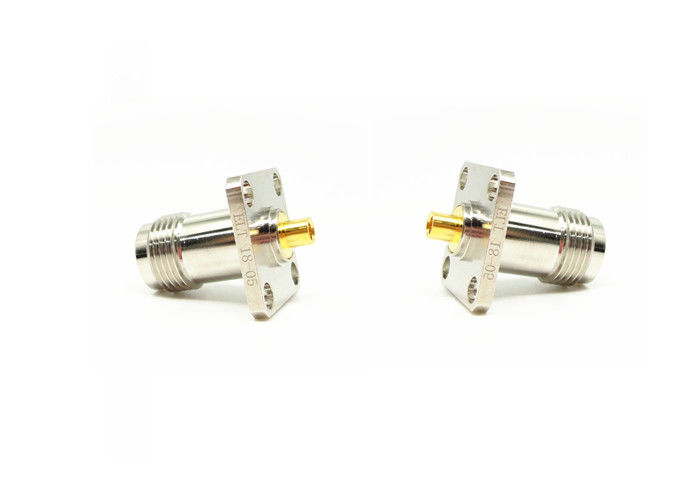

Quattro connettore 50Ohm femminile 11GHz del supporto TNC rf della flangia del foro per la microonda
Il prodotto di serie di TNC è progettato come versione infilata del connettore di BNC, le caratteristiche che dei connettori di TNC rf le filettature per i connettori di mating.TNC sono unità impermeabili miniatura e infilate con un'impedenza costante 50ohm, funzionante a partire da DC-11ghZ, là è due tipi di connettori di TNC: polarity.these che standard ed inversi il connettore di basso costo utilizza tipicamente muoiono colata e componenti modellate. Mentre la prestazione non sarà uguale all'industriale o ai prodotti militari del grado, questi connettori sono ideali per uso su varie applicazioni commerciali. Ampiamente usato per i collegamenti dell'antenna, TNC abbia molte applicazioni nell'elettronica aeronautica, nella difesa, nelle comunicazioni e nei mercati industriali generali. Inverta la polarità e 75 ohm TNC sono inoltre disponibili.
Specificazione
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di frequenza
|
DC~4GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello del mare massimo)
|
|||
|
Tensione-resistenza dei dielettrici
|
750VRMS (livello del mare massimo)
|
|||
|
Resistenza di isolamento
|
≥2000MΩ
|
|||
|
Resistenza di contatto
|
Conduttore esterno
|
≤6mΩ
|
||
|
Conduttore concentrare
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
| Norma di progettazione | IEC 60169-17 |
| RoHS compiacente | Sì |
| Termine del contatto del centro | Piegatura |
| Termine esterno del contatto | Piegatura |
| Cicli accoppiamento | 500Cycles |
| Conservazione del contatto | min 10N |
| Conservazione del cavo | min 100N |
| Forza di accoppiamento | 13.6N massimo |
| Disgiungere forza | 13.6N massimo |
Applicazione:
* telefoni cellulari cellulari
* strumentazione
* stazione base
* rete
* radar
* telecomunicazioni
Disegno dettagliato
Caratteristiche:
1, connettore elettronico di serie rf di TNC è progettato come versione infilata del connettore di BNC.
2, connettori di TNC rf caratterizzano le filettature per accoppiarsi. I connettori di rf TNC sono unità impermeabili miniatura e infilate con un'impedenza costante 50ohm, operante fromDC-11ghz
3, là sono due tipi di connettori di TNC: polarità standard ed inversa
4, questo connettore della fabbrica rf del fornitore della porcellana di basso costo utilizzano tipicamente muoiono colata e componenti modellate.
5, mentre la prestazione non sarà uguale all'industriale o ai prodotti militari del grado, questi connettori della piegatura di rf sono ideali per uso su varie applicazioni commerciali
6, i prodotti di serie di TNC sono un genere di whorl che si unisce, hanno larghezza del lavoro frequentemente, unire affidabile.
NOTA:
Abbiamo oltre 10.000 tipi di connettori di TNC, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
