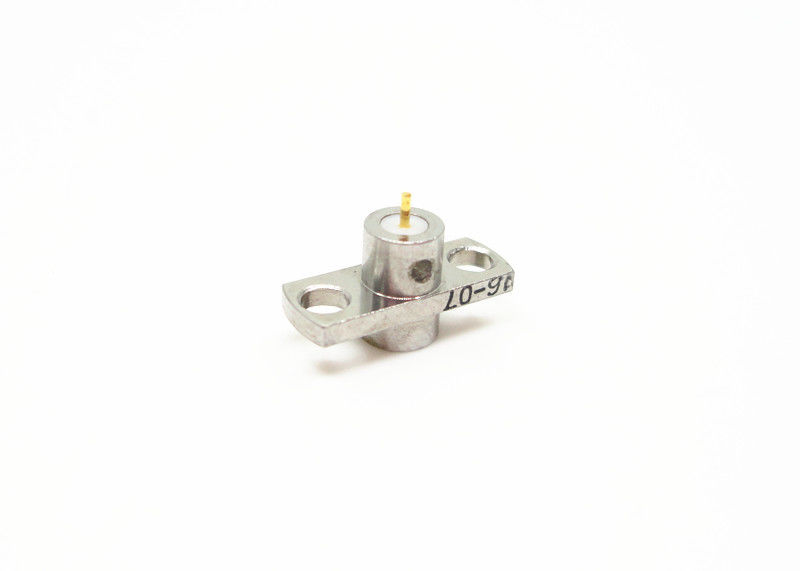

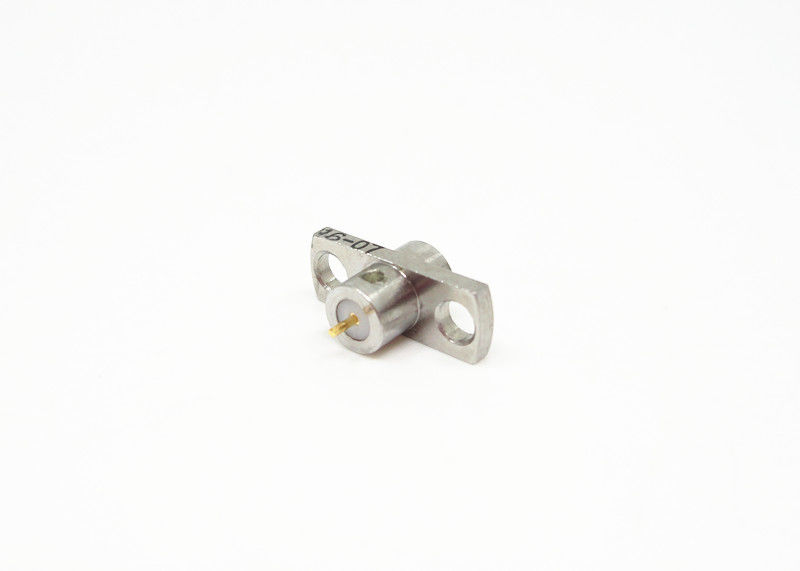

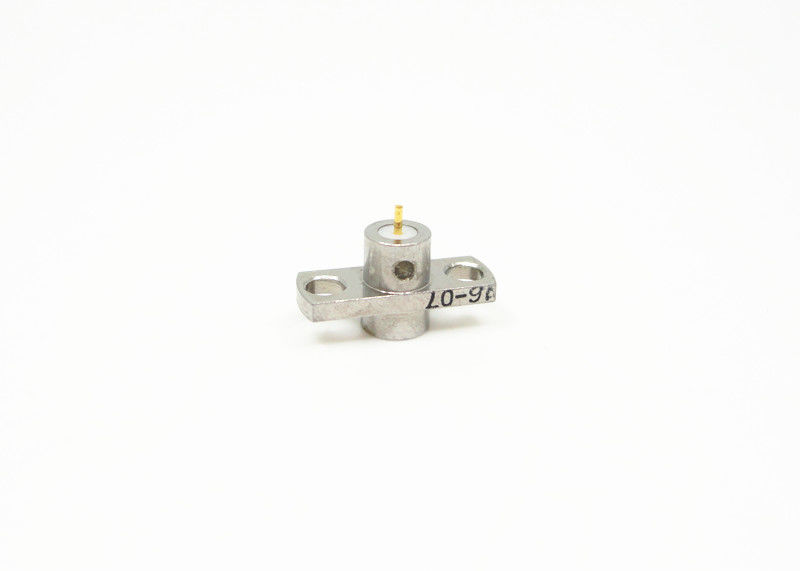

Frequenza maschio 40GHz del connettore coassiale del connettore di SMP rf di serie della microstriscia

Dettagli del prodotto

modello:

SMP-JFD138G

Impedenza:

50Ω

certificato:

CE ROHS

VSWR:

≤1.3

Sesso:

Maschio

frequenza:

DC~40GHz

Nome del prodotto:

SMP rf Conector coassiale

Evidenziare:

mini connettore di rf

connettore coassiale dello smp

Termini di trasporto & di pagamento

Quantità di ordine minimo

Negoziabile

Prezzo

negoziabile

Imballaggi particolari

scatola standard

Tempi di consegna

entro 3 settimane

Termini di pagamento

T / T, Western Union, L / C

Capacità di alimentazione

100.000 pezzi al mese

Prodotti relativi

Connettore femminile dell'angolo retto rf, oro del connettore coassiale di SMP rf placcato

Ottenga il migliore prezzo

supporto delle flange del connettore coassiale di SMP di impedenza 50Ω per i militari

Ottenga il migliore prezzo

Supporto femminile ad angolo retto DC~40GHz della flangia dei fori del connettore 2 di SMP rf

Ottenga il migliore prezzo

Frequenza maschio 40GHz del connettore coassiale del connettore di SMP rf di serie della microstriscia

Ottenga il migliore prezzo

Contattici

861329934567

ecergood@maoyt.com

86-0731-6531333

Contatto ora

Descrizione di prodotto

Frequenza maschio 40GHz del connettore coassiale del connettore di SMP rf di serie della microstriscia di JFD

SMP è uno sminiature spinta-su o il connettore coassiali improvvisi dell'accoppiamento rf, che ha i caratteri della prestazione sismici di piccola dimensione, leggeri, eccellenti e la banda larga ampiamente di lavoro, ecc. La sua frequenza operativa fino a 30GHz e la spina ha dente d'arresto forma-pieno di tre interfacce, dente d'arresto limitato e lisciano il foro (con frenaggio compreso). Il supporto del PWB, supporto del cavo e in serie adattatori fornisce una soluzione di interconnessione per il bordo--bordo, il compagno cieco e le applicazioni del scaffale-e-pannello mentre mantiene la densità del pacchetto.

Specificazione

Caratteristiche elettriche
Impedenza	50Ω
Gamma di frequenza	DC~40GHz
Tensione nominale	170VRMS*
Resistenza di isolamento	≥2000MΩ
Tensione-resistenza dei dielettrici	500VRMS*
Resistenza concentrare	Conduttore esterno	Normal≤2.5mΩ, Sealing≤4mΩ
	Conduttore concentrare	Normal≤6mΩ, Sealing≤26mΩ
VSWR	≤1.3
Caratteristiche materiali & meccaniche
Conduttore concentrare	Maschio	Bronzo dello Sn-p, oro placcato
	Femminile	Bronzo di berillio, oro placcato
Contatto elastico	Bronzo di berillio	Oro placcato
Shell ed altre parti di metallo	Acciaio inossidabile d'ottone	Passività placcata oro
Isolanti	Vetro sintering/PTFE/PEI
Tasso ermetico di perdita del prodotto	1.01325×10-3Pa·cm3/s

Caratteristiche e benefici

Oro placcato

CC a 40 gigahertz

Dimensione compatta

Spinta-su o accoppiamento improvviso

Il dente d'arresto pieno, il dente d'arresto limitato e lisciano il foro

Connettore del supporto del cavo & del PWB

Maschio e femminile, diritto e scelta ad angolo retto

Tipo normale e supporto della flangia e ermetico & Filo-nella scelta del supporto

Applicazioni
- Militare

- Senza fili
- Antenne
- Aerospaziale

- A banda larga

- Telecomunicazioni

- Strumentazione
- Antenne a allineamento di fase

- interconnessione del Bordo--bordo

Disegno dettagliato
Frequenza maschio 40GHz del connettore coassiale del connettore di SMP rf di serie della microstriscia 0

Prodotto Cataloge:

Connettore di serie di J30J

Connettore di SMA/SSMA rf

Connettore di SMP/SSMP rf

Adattatore di rf

Connettore di MCX/MMCX rf

Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm)

Assemblaggi cavi di rf

Guida d'onda all'adattatore coassiale

guarnizioni ermetiche del Vetro--metallo

La N scrive il connettore a macchina di rf

Giunti rotanti di a microonde

Dettagli d'imballaggio:
* cartone standard dell'esportazione
* secondo i requisiti dei clienti

NOTA:
Abbiamo oltre 10.000 tipi di connettori di SMP, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
