Luogo di origine:
La Cina
Certificazione:
CE ROHS

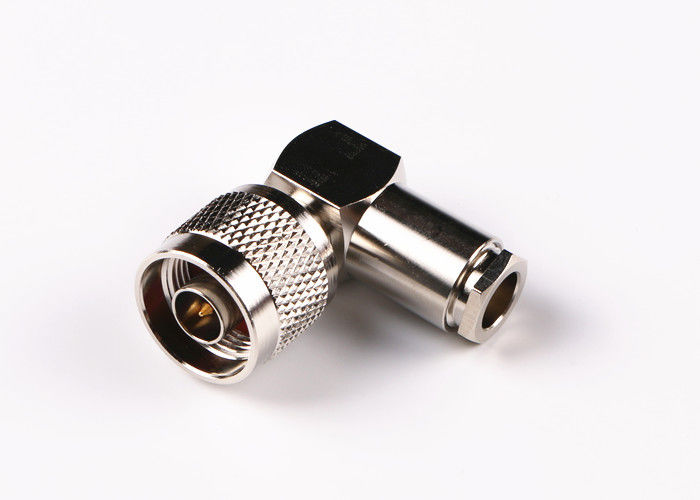

Spina femminile maschio diritta dell'angolo retto TNC al connettore coassiale femminile dell'incavo rf di SMA
Il prodotto di serie di TNC è progettato come versione infilata del connettore di BNC, le caratteristiche che dei connettori di TNC rf le filettature per i connettori di mating.TNC sono unità impermeabili miniatura e infilate con un'impedenza costante 50ohm, funzionante a partire da DC-11ghZ, là è due tipi di connettori di TNC: polarity.these che standard ed inversi il connettore di basso costo utilizza tipicamente muoiono colata e componenti modellate. Mentre la prestazione non sarà uguale all'industriale o ai prodotti militari del grado, questi connettori sono ideali per uso su varie applicazioni commerciali
Specificazione
|
Caratteristiche elettriche
|
||||
|
Impedenza
|
50Ω
|
|||
|
Gamma di frequenza
|
DC~4GHz
|
|||
|
Tensione nominale
|
2500VRMS (livello del mare massimo)
|
|||
|
Tensione-resistenza dei dielettrici
|
750VRMS (livello del mare massimo)
|
|||
|
Resistenza di isolamento
|
≥2000MΩ
|
|||
|
Resistenza di contatto
|
Conduttore esterno
|
≤6mΩ
|
||
|
Conduttore concentrare
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Specificazione meccanica
| Norma di progettazione | IEC 60169-17 |
| RoHS compiacente | Sì |
| Termine del contatto del centro | Piegatura |
| Termine esterno del contatto | Piegatura |
| Cicli accoppiamento | 500Cycles |
| Conservazione del contatto | min 10N |
| Conservazione del cavo | min 100N |
| Forza di accoppiamento | 13.6N massimo |
| Disgiungere forza | 13.6N massimo |
Disegno dettagliato
Applicazione:
* stazione base
* rete
* radar
* antenne
* le Telecomunicazioni
* computer
* modem via cavi ad alta velocità
* telecomunicazioni
* telefoni cellulari cellulari
* strumentazione
Prodotto Cataloge:
| Adattatore di rf |
| Connettore di SMA/SSMA rf |
| Connettore di SMP/SSMP rf |
| Connettore di TNC rf |
| La N scrive il connettore a macchina di rf |
| Connettore di MCX/MMCX rf |
| Connettori di BNC rf ConnectorMillimeter Wave (2.4mm, 2.92mm) |
| Assemblaggi cavi di rf |
| Guida d'onda all'adattatore coassiale |
| guarnizioni ermetiche del Vetro--metallo |
| Connettore di serie di J30J |
| Giunti rotanti di a microonde |
NOTA:
Abbiamo oltre 10.000 tipi di connettori di TNC, se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
Invii la vostra indagine direttamente noi
