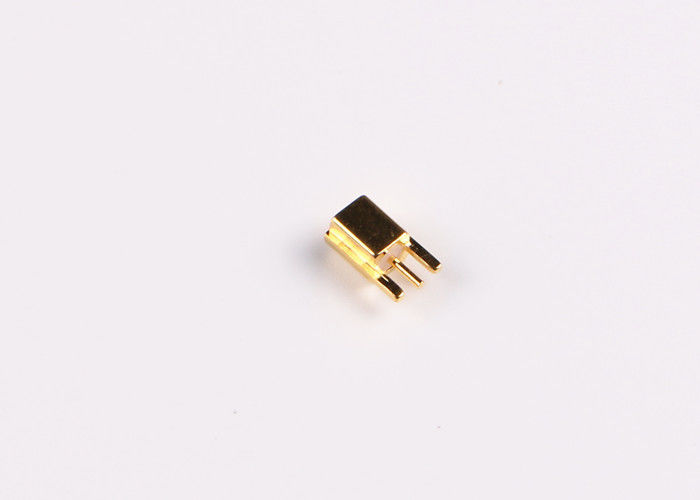

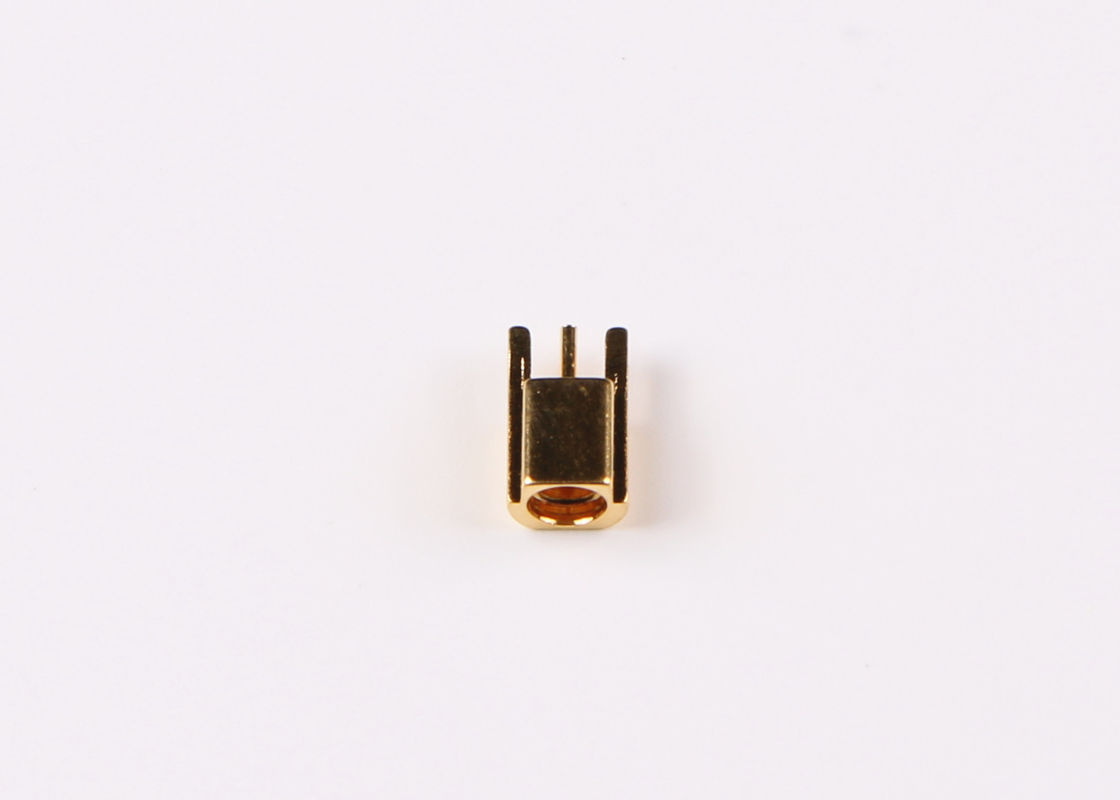

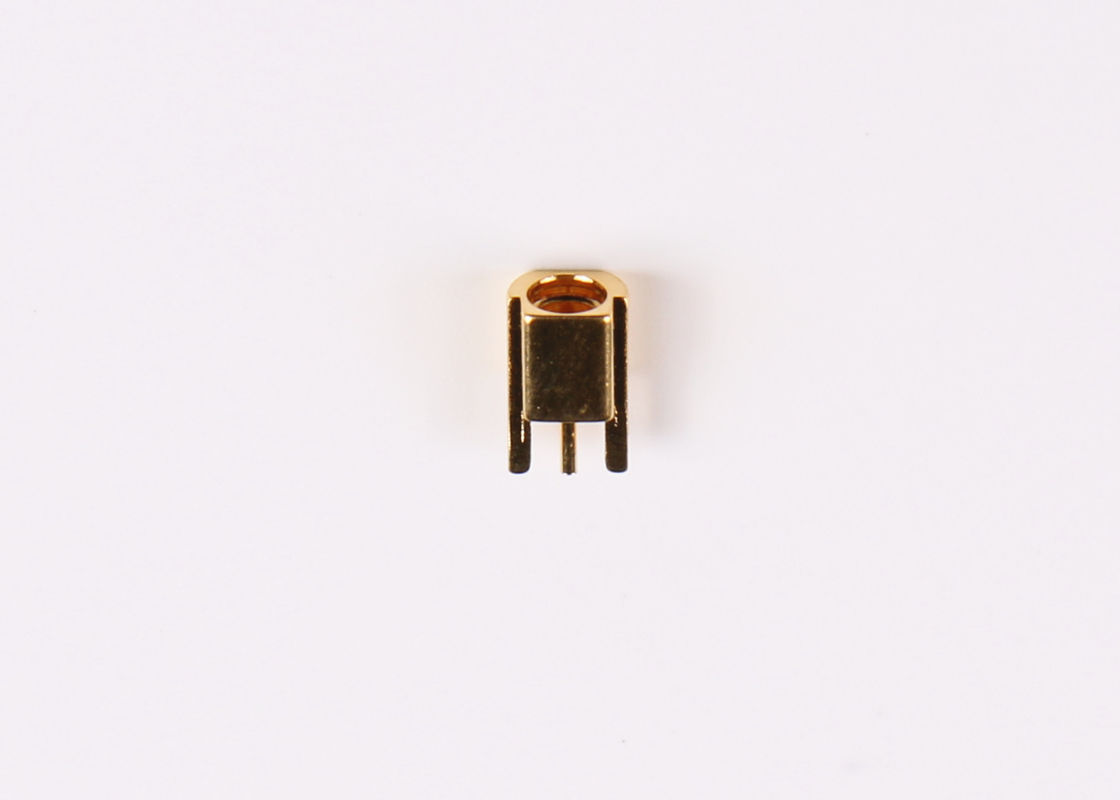

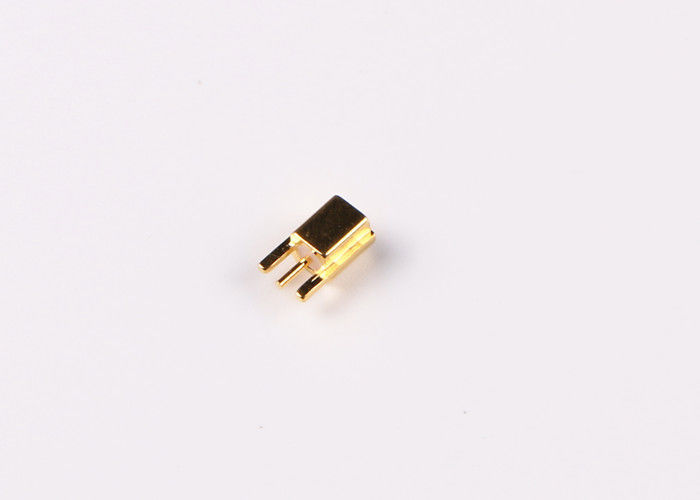

Connettore coassiale placcato oro rf del cavo diritto della spina maschio MCX per il supporto del PWB
Caratteristiche:
- Rapidamente colleghi/sconnessione che l'accoppiamento a scatto riduce il tempo di installazione
- Accomoda una vasta gamma di cavi coassiali semirigidi flessibili miniatura di RG
- I connettori MCX sono dentro diritto disponibile o le versioni ad angolo retto come pure, la paratia, 2 forano il pannello, un pannello di 4 fori o le opzioni mountless.
- Basso costo combinato con alta qualità.
- Prestazione a banda larga con la riflessione bassa da CC a 6 gigahertz.
- Un'impedenza di 50 ohm
- Disponibile per il affixement al cavo dello standard industriale e come dispositivo del circuito stampato
- Fornisca la prestazione ripetibile
Applicazione:
- Comunicazioni senza fili (WLAN e cellulare)
- Attrezzature di comunicazione
- Apparecchiature di misurazione
- Antenne
- Stazioni base
- Le Telecomunicazioni
- Computer (reti)
- Strumentazione
- Prova e misura
- Modem via cavi ad alta velocità
- Satcom
- Sistema di posizionamento globale (GPS)
- Automobilistico
- Radiodiffusione
Il TIPO connettore di MCX rf è un genere di connettori miniatura con l'accoppiamento a scatto. L'impedenza caratteristica ha due tipi: 50 e 70. La caratteristica dei connettori è nel piccolo volume, il peso leggero, struttura concisa, di facile impiego. Sono ampiamente usati nel lavoro netto con computer personale di Digital, del sistema di posizionamento globale, in tutti i tipi di strumento radiofonico, in attrezzatura elettronica di piccole dimensioni e nel sistema di WLAN.
MCX il connettore di serie rf è si applica all'attrezzatura che hanno il requisito di peso e di volume, la frequenza dell'operazione può raggiungere 6GHz, progettazione alimentabile di uso, la dimensione dell'interfaccia è simile con SMB, ma il volume è circa 30% più piccolo, il contatto è più affidabile, si collega è più veloce, che può soddisfare intensivamente la richiesta della comunicazione digitale ed ha miniaturizzato.
Le applicazioni dei connettori MCX sono quelle dove la dimensione, il peso, la prestazione e la facilità dell'assemblea sono le considerazioni moventi alla decisione di progettazione finale. Tipicamente, questi includono GPS, comunicazioni (WLAN e cellulare) ed automobilistico senza fili.
Specificazione:
| Caratteristiche elettriche |
| Impedenza |
50 ohm |
| Gamma di frequenza |
DC~6GHz |
| Tensione nominale |
250 VRMS (livello del mare massimo) |
| Tensione-resistenza dei dielettrici |
750 VRMS (livello del mare massimo) |
| Resistenza di isolamento |
>=2000MOhm |
| Resistenza di contatto |
Conduttore esterno |
<>
|
| Conduttore concentrare |
<>
|
| VSMR |
<>
|
| Caratteristiche materiali & meccaniche |
| Conduttore concentrare |
Maschio/spina |
Ottone |
Oro placcato |
| Femmina/incavo |
Bronzo dello Sn-p |
Oro placcato |
| Contatto di resilienza |
Bronzo di berillio |
Nichelato |
| Shell/alloggio |
Ottone, acciaio inossidabile |
Nichelato |
| Isolanti |
PTFE |
| Anello sigillante |
Gomma di silicone |
| Durevolezza |
500 cicli |
| RoHS compiacente |
Sì |
| Termine del contatto del centro |
Piegatura |
| Termine esterno del contatto |
Piegatura |
| Cicli accoppiamento |
500Cycles |
| Conservazione del contatto |
min 10N |
| Conservazione del cavo |
min 100N |
| Forza di accoppiamento |
13.6N massimo |
| Disgiungere forza |
13.6N massimo |
Specificazione ambientale:
| Temperatura di funzionamento |
-30 - +70 grado C |
| Valutazione del IP (accoppiata) |
IP64 |
NOTA:
Abbiamo oltre 10.000 tipi di prodotti di interconnessione ((ect di BNC, di TNC, di MCX, di MMCX, di SMA, di SSMA, di SMB, di SSMB, di BMA, di SBMA, di SMC, dello Sc, di SMP, di SSMP.),), se il connettore che state utilizzando non è trovato, prego ci contatta con i vostri dettagli.
